2.パネルの表示文字の意味 |
|
|
|
|
|
|
パネルの表示文字についてLinkmanのLDM-81Bをモデルとして説明します。 |
|
|
|
(テスタの機種により、若干、異なる場合があります) |
|
|
|
|
|
(1)操作部 |
|
|
|
|
|
|
|

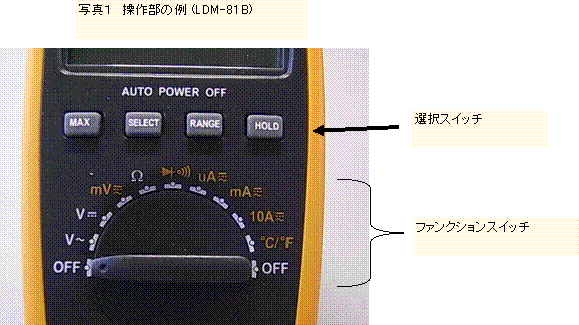

操作部の例を写真1に示します。 |
|
|
|
この例ではファンクションスイッチと選択スイッチ4個の構成です。 |
|
|
|
|
|
|
ファンクションスイッチは写真1のように、電圧、電流等の機能を切り替えるものです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
この例ではファンクションスイッチの両端に位置し、このポジションで「電源OFF」です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
交流電圧の測定です。 |
|
|
|
|
〜 は交流であることを表わしています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
この記号の頭にVが付いているので、直流電圧の測定です。 |
|
|
|
|
|
|
|
|
|
|
|
交流または直流の「mVレンジ」です。交流/直流の切換はこの例ではファンクションスイッチの |
|
|
上にある「SELECT」キーを押すことによって選択します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抵抗の測定です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ダイオードテストまたは導通チェックの機能です。 |
|
|
切換は「SELECT」で選択します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
交流または直流の「μAレンジ」です。交流/直流の切換はこの例ではファンクションスイッチの |
|
|
上にある「SELECT」キーを押すことによって選択します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
交流または直流の「mAレンジ」です。交流/直流の切換はこの例ではファンクションスイッチの |
|
|
上にある「SELECT」キーを押すことによって選択します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
交流または直流の「10Aレンジ」です。交流/直流の切換はこの例ではファンクションスイッチの |
|
|
上にある「SELECT」キーを押すことによって選択します。 |
|
|
|
|
|
|
|
|
|
|
|
|
温度測定のレンジです。専用の温度プローブが必要です。 |
|
|
単位「℃と°F」の切換は「SELECT」キーで行います。 |
|
|
|
|
|
|
|
|
|
|
|
最大値を表示します。 |
|
|
|
|
電圧、電流測定時のみに機能します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
直流/交流、または機能を選択するスイッチです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
測定レンジがマニュアルモードになり、レンジが固定されます。このスイッチを押す毎にレンジが切り替わり |
|
|
|
ますので、最適なレンジを選択します。 |
|
|
|
例えば、レンジが「200mV」、「2V」、「20V」、「200V」、「600V」の5つの場合、1Vを入力した場合は下図のよう |
|
|
|
な表示をします。 |
|
|
|
200mVレンジにおける「OL.」はオーバー表示です。 |
|
|
|
「オートレンジ」に戻す場合は、キーを「長押し」します。 |
|
|
|
|
|
|
|
図7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
オートレンジで表示桁が「3 1/2 」で「1999」表示の場合は1.999Vから2Vに変化した場合、下図のような |
|
|
|
表示になります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
図8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
図8の例では1999を超えるとレンジが上になるので、この場合、20Vレンジでの最小読取は10mVです |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
このスイッチを押すと、その時の値を保持し、表示します。その後に測定値が変化しても表示は変化しないで、 |
|
|
|
再度押すとホールド状態が解除されます。 |
|
|
|
|
|
|
|
|
|
|
|
|

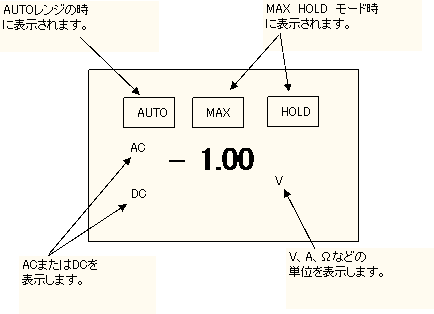

(2)表示部 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
