【SA602A】
使用レポート エアバンド・コンバータ編 |
|
|
2011年1月 KY |
|
|
◎はじめに |
|
|
|
NXP社のRF用IC「SA602A」を使ってみました。 |
|
|
|
このICはDBM(Double-balanced
mixer)と発振回路を内蔵したもので、外部部品点数が |
|
|
少なく、簡単に「周波数変換」を行うことが出来ます。 |
|
|
|
詳細はメーカーのデータシートを参照願います。 |
|
|
◎航空無線受信変換装置を作る |
|
|
|
応用は色々考えられます。 |
|
|
今回はなるべく部品点数を最小限にして「航空無線を受信する装置」を製作しました。 |
|
|
(以下、エアバンド・コンバータと呼びます) |
|
|
|

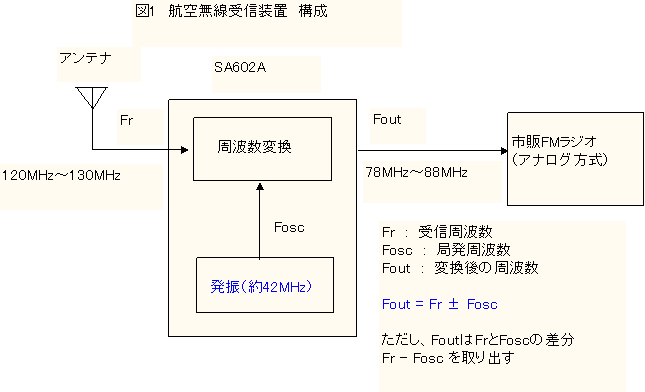

航空無線の周波数帯は色々あります。今回は約120MHz〜130MHzで運用しているバンド |
|
|
とし、その受信構成を図1に示します。 |
|
|
|
SA602Aは発振部(局発)を内蔵していますので、この部分で約42MHzを発振すれば、 |
|
|
変換後の周波数Foutは図1のように78MHz〜88MHzとなって、この信号を市販のFM |
|
|
ラジオ(アナログ方式)で復調させようというわけです。 |
|
|
|
注意:135MHzあたりまで運用されているようです。正確な周波数範囲は筆者には分かり |
|
|
ませんので、受信範囲を約120MHz〜130MHzの範囲としています。 |
|
|
|
|
|
◎回路 |
|
|
|

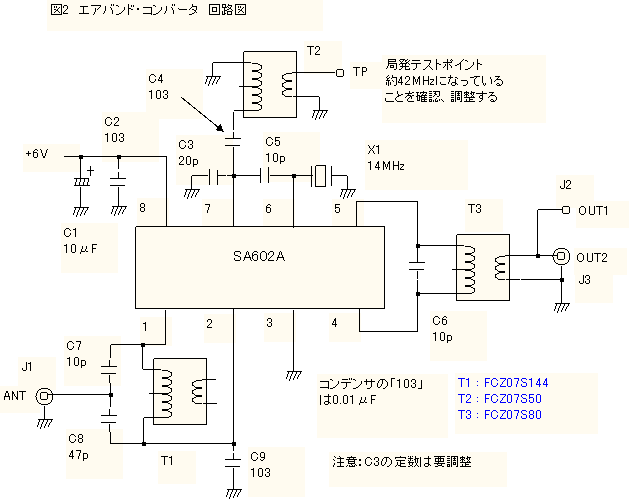

回路を図2に示します。電源は6V。(単3×4本) |
|
|
|
SA602Aのデータシートどおりの回路で発振部(局発)は「オーバートン」(overtone mode) |
|
|
で3倍オーバートーン発振。 |
|
|
例えば、20MHzの水晶振動子であれば、20MHz×3=60MHzになります。 |
|
|
|
今回は水晶振動子に「14MHz」を用いましたので、 |
|
|
|
14MHz × 3 = 42MHz |
|
|
|
となります。 |
|
|
|
したがって、120MHzを受信した場合、 |
|
|
|
120MHz ± 42MHz =
78MHzおよび162MHz |
|
|
|
となり、T3で78MHz(FM放送帯)に同調させてこの成分を取り出します。 |
|
|
|
|
|
◎部品表 |
|
|
|
|
|
|
|
|
|
部品表を表1に示します。 |
|
|
|
|
|
|
|
|
BNCコネクタのJ3は感度(変換利得)測定に用いたもので実際の運用(使用)には |
|
|
不要です。 |
|
|
|
|
|
|
|
|
|
水晶振動子の14MHzは手持ち部品です。これに近い周波数の「14.31818MHz」など |
|
|
は入手性が良いと思いますので、このような周波数でも良いです。 |
|
|
ただし、C3の値は20pFで発振しないかもしれません。(要調整) |
|
|
|
表1 部品表 |
|
|
部品番号 |
部品名 |
|
型番 |
|
メーカー |
数量 |
備考 |
|
|
C1 |
ケミコン10μF/25V |
25YK10 |
|
Ruby-con |
1 |
|
|
|
C2,C4,C9 |
セラコン 0.01μF |
CCDC50V103*10 |
|
3 |
103 |
|
|
C3 |
セラコン 20pF |
CCDC50V20P*10 |
|
1 |
要調整 |
|
|
C5,C6,C7 |
セラコン 10pF |
CCDC50V10P*10 |
|
3 |
|
|
|
C8 |
セラコン 47pF |
CCDC50V47P*10 |
|
|
1 |
|
|
|
IC1 |
RF用IC |
|
SA602AN/01.112 |
|
NXP |
1 |
|
|
|
J1 |
M型レセプタクル |
|
V-7511K-T |
|
1 |
ANT |
|
|
J2 |
絶縁ターミナル |
|
TM505キ |
|
MSK |
1 |
OUT1 |
|
|
J3 |
BNCコネクタ(メス) |
|
|
|
|
1 |
不要 |
|
|
T1 |
FCZコイル |
|
FCZ07S144 |
|
FCZ |
1 |
144MHz |
|
|
T2 |
FCZコイル |
|
FCZ07S50 |
|
FCZ |
1 |
50MHz |
|
|
T3 |
FCZコイル |
|
FCZ07S80 |
|
FCZ |
1 |
80MHz |
|
|
X1 |
水晶振動子 |
|
14MHz |
|
|
1 |
|
|
|
|
ケース |
|
MB2 |
|
TAKACHI |
1 |
|
|
|
|
ユニバーサル基板 |
LUPCB-7247-NS |
|
Linkman |
1 |
|
|
|
|
電池ケース |
|
BH3412B |
|
Linkman |
1 |
|
|
|
|
電池スナップ |
|
006PI |
|
Linkman |
1 |
|
|
|
|
ビス、スペーサ類 |
|
|
|
1式 |
|
|
|
|
注意 |
|
|
セラコンはすべて10個入りの型番 |
|
|
◎製作 |
|
|
|
ユニバーサル基板にて「とりあえず、実験」をしてみました。 |
|
|
実験後にプリント基板にするつもりだったのですが、ユニバーサル基板で動作してしまった |
|
|
ので、そのままです。 |
|
|
|

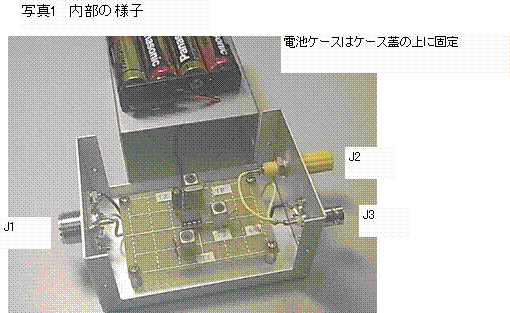

写真1に内部の様子を示します。 |
|
|
|
実験のつもりだったのでICの実装にはICソケットを用いています。 |
|
|
製作される方はICソケットを用いないほうが良いです。 |
|
|
|
配線は極力コンパクトに部品配置を行い、短く配線します。 |
|
|
配線長(特にコンデンサ)が長いと図2の回路定数ではうまく動作しないかもしれません。 |
|
|
|
用いた基板サイズは「72×47サイズ」ですが、写真1のように基板面積の1/3くらい |
|
|
に収まるようにコンパクトにしています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
コイル(T1〜T3)のシールドケース |
|
|
|
は図3のように「ツメを横方向に曲げて」 |
|
メッキ線等(部品の余ったリード線でも可) |
|
を利用して基板のGNDラインに接続 |
|
(はんだ付け)します。 |
|
|
|
ケースはTAKACHIのMB2を用いました。 |
|
|
ケース無しでも良いと思いますが、基板 |
|
が剥き出しですとトラブルの元です。 |
|
なるべくならケース収納をお勧めします。 |
|
|
|
|
◎調整 |
|
|
|
○局部発振器(局発) |
|
|
|

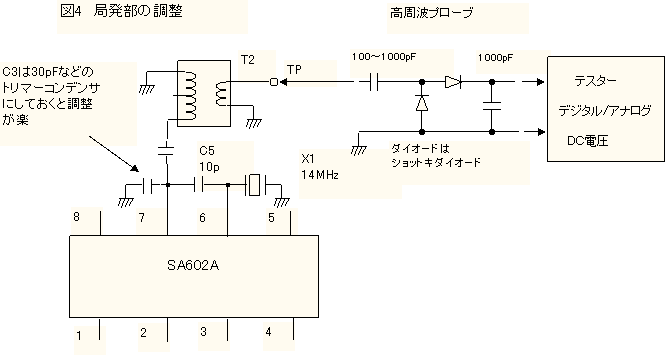

局発部はテストポイントTPにオシロスコープを接続して確認すれば簡単に行うことが |
|
|
出来ますが、オシロスコープ無しでの方法を図4に示します。 |
|
|
図4のような「高周波プローブ」を用意(製作)します。 |
|
|
高周波プローブは高周波(交流信号)をDC(直流)に変換するもので、このDC電圧 |
|
|
を確認することで発振の有無を確認します。 |
|
|
高周波プローブはコンデンサとダイオードが各2個の回路規模ですから、エアバンド |
|
|
コンバータの基板上に組んでも良いと思います。 |
|
|
なお、ショットキダイオードはゲルマダイオードでも代用可です。 |
|
|
|
C3は筆者の場合、固定コンデンサ20pFとし、T2のコアを調整しましたが、用いる水晶 |
|
|
振動子によってはこのコンデンサ容量で発振しない可能性があります。 |
|
|
そこで、C3には「トリマーコンデンサ30pF」を用い、T2のコアは少し入った状態にして |
|
|
おきます。 |
|
|
トリマーコンデンサをまわすと、どこかのポイントでテスターのメーターが振れ、 |
|
|
これにより発振しているかの確認が出来ます。 |
|
|
メーターが振れない場合は、T2のコア位置を動かし、再度、トリマーコンデンサを調整 |
|
|
します。 |
|
|
|
それでも発振していないようでしたら水晶振動子を違う型番にして確認します。 |
|
|
筆者の場合、型番(メーカー)の異なる水晶振動子を3種類確認してみたところ1種のみ |
|
|
発振出力が小さいものがありました。 |
|
|
図5に筆者の調整データを示します。 |
|
|
|
アナログテスタの場合、機種と測定レンジにより発振出力の測定値が異なります。 |
|
|
また、発振出力の調整ポイントは図5のように最大出力ではなく、「やや、下がったポイント」 |
|
|
にします。発振レベルとコア(またはトリマーコンデンサ)の調整でレベルが変化しますが、 |
|
|
ゆるやかなカーブ(傾斜)側で少し下がったポイントにします。 |
|
|
デジタルテスタの場合、このカーブ(特性)が直感的に判断しづらいのですが、アナログ |
|
|
テスタではこの特性が良く分かります。 |
|
|
|
|
|
|
|
|
○調整用簡易信号発生器を作る |
|
|
|
受信感度調整には「なんらかの信号源」が必要です。 |
|
|
そこで、簡単に作れる「簡易信号発生器」を紹介します。 |
|
|

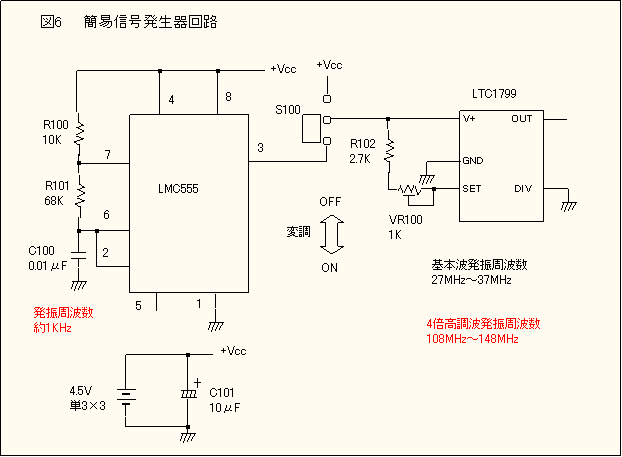

図6が回路で、以前にレポートした「LTC1799」を用い、タイマーICの「LMC555」と組み合わ |
|
|
せて、120MHz近辺を発振するものです。 |
|
|
|
※LTC1799使用レポート はこちらです |
|
|
|
LMC555により約1KHzを発振させ、この信号でLTC1799をON/OFF制御します。 |
|
|
LTC1799の最高発振周波数は30MHz近辺です。この波形は矩形波ですから、 |
|
|
基本発振周波数成分の他に2倍、3倍、4倍・・・などの「高調波」を含んでいます。 |
|
|
例えば、30MHzを発振させれば、4倍の高調波は |
|
|
|
30MHz×4=120MHz |
|
|
|
の成分がありますから、これを調整用の信号源に用いようというわけです。 |
|
|
|
LTC1799からの信号のみでは「変調」がかかっていません。これですと、LTC1799からの |
|
|
信号なのか判別しにくいので、LMC555からの約1KHzの信号でON/OFFさせると |
|
|
受信した場合「ピーー」というような復調音になります。 |
|
|
|
スイッチS100はLTC1799の発振周波数を確認するための切換スイッチで「OFF側」に |
|
|
するとLTC1799のみの発振出力になり、これを周波数カウンターで確認します。 |
|
|
最近は安価なディジタルテスタでも30MHzくらいはカウントする機種もあるようですから、 |
|
|
周波数の確認用にこのようなテスタを利用することも可能です。 |
|
|
|
LTC1799からの出力(OUT)はこのままで大きなレベルなので、どこにも接続しません。 |
|
|
|
|
|
|
▼ LTC1799 はこちら |
|
|
▼ LMC555 はこちら |
|
|
|
○受信感度調整 |
|
|
|

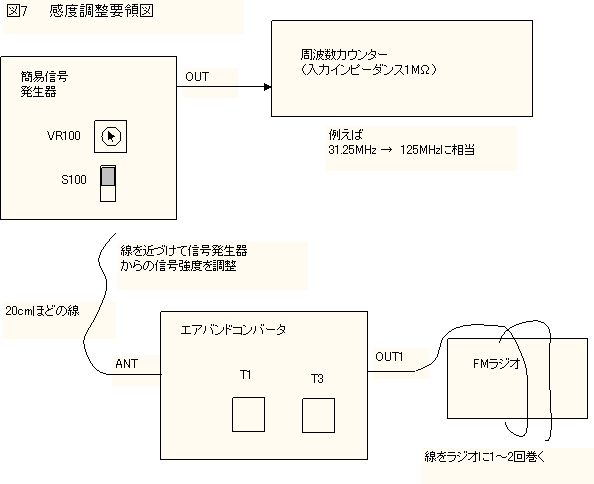

図7に要領図を示します。 |
|
|
用いる周波数カウンターは入力インピーダンスは高いことが望まれ、機種によっては安価 |
|
|
なディジタルテスタの周波数カウンター機能が使えます。 |
|
|
|
(手順) |
|
|
|
@最大感度にしたい周波数を決める。 |
|
|
筆者の場合、125MHz近辺。 |
|
|
A簡易信号発生器のS100をOFFにし、LTC1799の出力周波数が31.25MHz |
|
|
となるようにVR100を調整。(つまり、31.25MHz×4=125MHz) |
|
|
BS100をONし、エアバンドコンバータからのANT線(20cmほどの線)を簡易 |
|
|
信号発生器に近づける。 |
|
|
CFMラジオのチューニングダイヤルを83MHz近辺にして「ピーー」という |
|
|
受信音が出ることを確認する。 |
|
|
この場合、ANT線を簡易信号発生器に近づけすぎるとFMラジオの83MHz |
|
|
近辺以外でも受信できてしまうので、ANT線を少し遠ざけて83MHz近辺 |
|
|
でしか受信できないように調整。 |
|
|
DT1,T3を調整し、FMラジオからの受信音が最大となるようにする。 |
|
|
|
|
|
◎測定結果 |
|
|
|

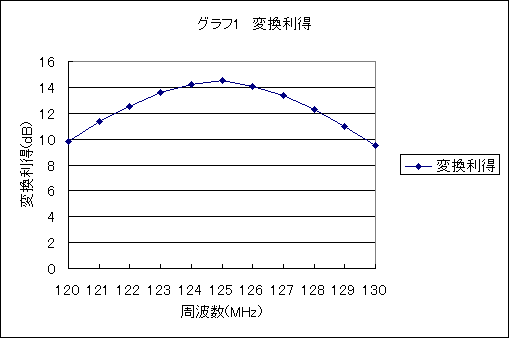

出来上がった試作機の「変換利得」をグラフ1に示します。 |
|
|
125MHzで最大感度となるように調整した後の結果です。 |
|
|
120MHz〜130MHzの間で、ほぼ、10dB以上の利得です。 |
|
|
|
|
周波数 |
変換利得 |
120 |
9.8 |
121 |
11.4 |
122 |
12.5 |
123 |
13.6 |
124 |
14.2 |
125 |
14.5 |
126 |
14.1 |
127 |
13.4 |
128 |
12.3 |
129 |
11 |
130 |
9.5 |
|
|
|
|
|
|
|
|

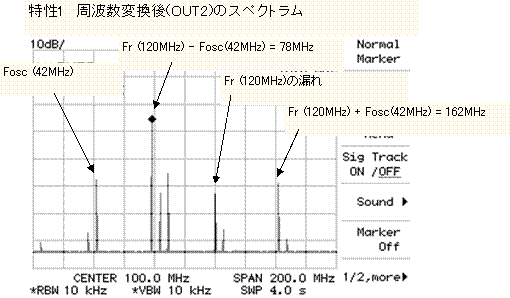

特性1に120MHzを受信した場合の周波数変換後(OUT2にて観測)のスペクトラムを |
|
|
示します。 |
|
|
受信信号Fr=120MHz、Fosc=42MHzですから、Fout=Fr±Fosc=120MHz±42MHz |
|
|
となり、78MHzと162MHzの成分が観測出来ています。 |
|
|
ただし、T3にてFM放送帯に同調していますから、この成分は増幅され、Fr+Foscの |
|
|
成分は減衰されています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎アンテナを作る |
|
|
|
○グランド・プレーン・アンテナ |
|
|
|
航空機または基地局を相手の受信ではどの方角から電波が飛んでいるか分かりません。 |
|
|
そこで、受信用のアンテナとしては「無指向性」のほうが有利です。 |
|
|
色々とアンテナをどうするか考えたあげく、今回は「グランド・プレーン・アンテナ」を作って |
|
|
みました。 |
|
|
図8にグランド・プレーン・アンテナの構造を示します。 |
|
|
このアンテナは無指向性で、垂直に立っている「ラジエータ」と水平方向(または傾斜)の |
|
|
「ラジアル」で構成され、ラジアルがGNDの代わりになり本数は複数です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ラジアルの角度によりアンテナとしてのインピーダンスが決定され、約140°で50Ω近辺 |
|
|
になります。 |
|
|
また、ラジエータおよびラジアルの長さは図9 a ) のように原理的には「1/2λ」になりますが、 |
|
実際には若干短めになり、125MHzの場合での計算結果を図9 b ) に示します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○製作 |
|
|
|
図10に各部の材料を示します。 |
|
|
|
ラジアルとラジエータに金属パイプを用いることにしましたが、長さ調整する必要があります。 |
|
|
|
とりあえず、ホームセンターで材料を物色したところ、「都合の良い材料」を見つけました。 |
|
|
伸縮方法ははんだ付けによる方法を考えていたのですが、銅パイプ(中空)のΦ3はΦ4に |
|
|
そのまま収まり、すこしぐらいでは抜け落ちません。 |
|
|
これなら伸縮調整に便利ということでラジエータはこの構造です。 |
|
|
(注意:Φ3がΦ4のパイプに収まるとは限りません。筆者がホームセンターで購入した |
|
|
ものは丁度、収まりました) |
|
|
ラジアルは真鍮(しんちゅう、黄銅)のΦ3です。特に真鍮にこだわる必要はありません。 |
|
|
同じΦ3のパイプでは銅より真鍮のほうが価格が安かったので真鍮を採用しています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
エンビパイプは同軸ケーブルの保護と固定用に用いています。 |
|
|
固定用としては若干不十分で、少し工夫が必要です。 |
|
|
(これしか思いつかなかった) |
|
|
|
以下、各部の組立を説明します。 |
|
|
|

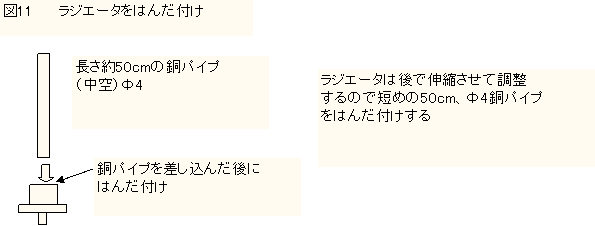

(図11 ラジエータをはんだ付け) |
|
|
|
中空のΦ4銅パイプを約50cmにカットしたものをM型同軸コネクタ(メス)に |
|
|
はんだ付けします。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(図12 ラジアルを圧着端子にはんだ付け) |
|
|
|
計算値は58.4cmですが、圧着端子の大きさを考慮し、Φ3の真鍮パイプ |
|
|
(中空ではない)を約57.5cmにカットしたものを「R5.5-4」の圧着端子に |
|
|
差込、圧着後にはんだ付けします。ラジアルは4本(4方向)です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

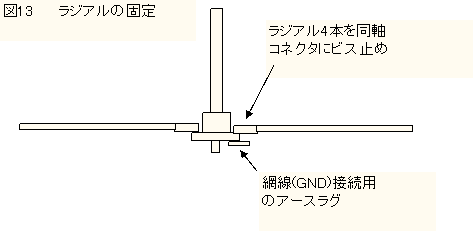

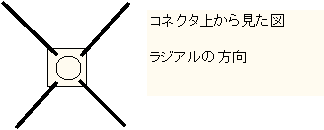

(図13 ラジアルの固定) |
|
|
|
ラジアルを同軸コネクタ4箇所の穴にビス止めします。 |
|
|
この時、1箇所は同軸ケーブルの網線接続用に「アースラグ」を1個共締め |
|
|
しておきます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

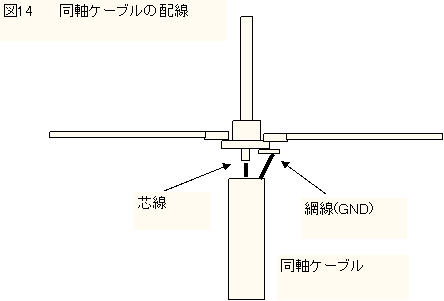

(図14 同軸ケーブルの配線) |
|
|
|
同軸ケーブルをコネクタにはんだ付け。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○アンテナ調整 |
|
|
|

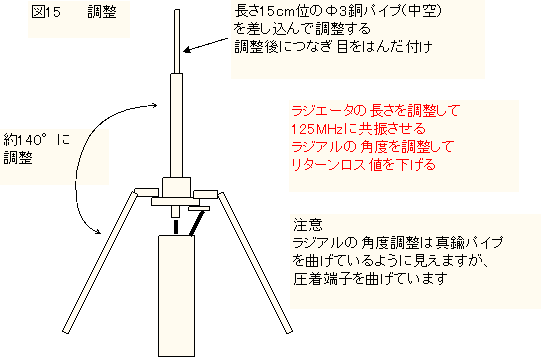

ラジエータの長さを調整し、希望の周波数に共振するようにします。 |
|
|
筆者の場合、「リターンロス」を見ながら125MHz近辺に調整しました。 |
|
|

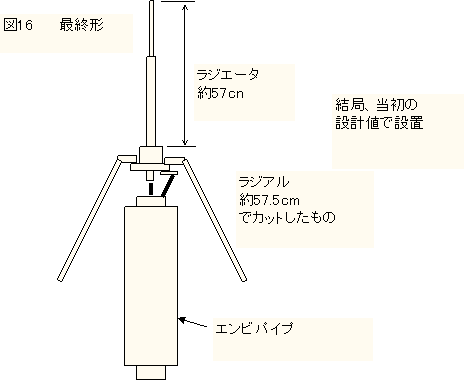

この調整には測定器が必要になるのですが、ほぼ、当初の設計値どおりで良いと思います。 |
|
|
地上(室内)調整後に屋外に設置すると若干ずれます。 |
|
|

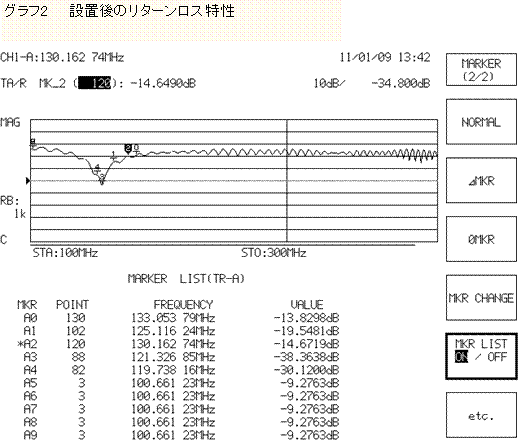

参考としてグラフ2に設置後のリターンロス特性を示します。 |
|
|
121MHz近辺が共振点になっていますが、受信用ですからこれで可としています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

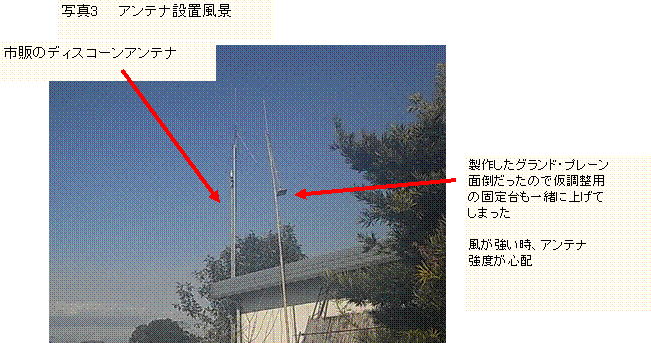

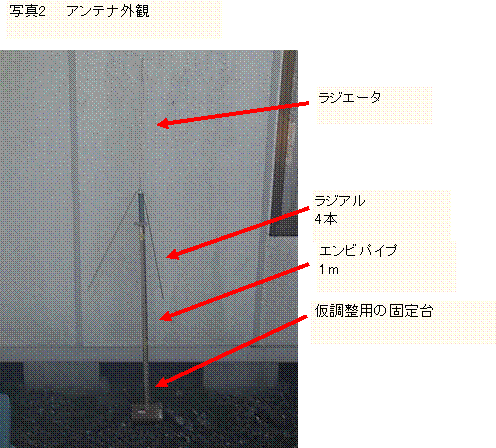

写真2にアンテナ外観を、写真3に設置風景を示します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎使用感 |
|
|
|
○感度は良い |
|
|
|
感度は良いです。(ただし、用いるアンテナによる) |
|
|
用いるFMラジオは「アナログ方式」が必要で、なるべく「感度の悪い機種」が良い。 |
|
|
あまり、感度の悪いFMラジオはないようですが、ラジオ内蔵のロッドアンテナを |
|
|
たたんだ状態でも、筆者の場合、地元FM局が受信できてしまうので、ラジオ内部の |
|
|
アンテナ配線部を切断して用いています。 |
|
|
FMラジオの感度が良すぎるとFM放送が邪魔。 |
|
|
|
|
|

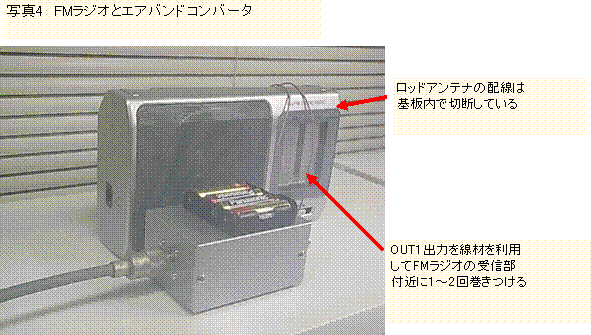

写真4のラジオは感度は悪くありませんが、チューニングが楽なのでエアバンドコンバータ |
|
|
とは相性が良いです。 |
|
|
|
○自作アンテナのほうが感度が良さそう |
|
|
|
市販ディスコーンアンテナと比較しました。定量的なデータは取れていませんが、 |
|
|
周波数によっては、あきらかに自作アンテナのほうが感度が良い結果です。 |
|
|
(少し自慢!!) |
|
|
ラジアルは圧着端子を用いて取り付ける構造ですが、圧着端子は意外と柔らかく、 |
|
|
角度調整後、強度的に少し弱いです。 |
|
|
強い風を受けるとラジアル角度が変わる心配があり、なんらかの工夫が必要です。 |
|
|
|
アンテナに関わる材料費は金属パイプ以外は手持ち部品と廃材を利用しましたので、 |
|
|
銅パイプと真鍮パイプの購入費用で約1400円ほどでした。 |
|
|
◎まとめ |
|
|
|
感度には満足♪ |
|
|
|
ただし、市販のディスコーンアンテナ等、ちゃんとしたアンテナが必要です。 |
|
|
市販品の中では |
|
|
|
第一電波工業 D130 |
|
|
第一電波工業 D190 |
|
|
|
などがあります。詳細はメーカーのデータシートを参照願います。 |
|
|
筆者の市販ディスコーンアンテナは20年ほど前に購入したもので、現在の場所に設置して |
|
|
から8年ほど経ちます。さすがにメーカー製は頑丈なものです。 |
|
|
|
製作後は朝から夕方まで航空無線を受信し、これがBGMがわりになってしまい、 |
|
|
かなり「怪しい人」になっています。 |
|
|
|

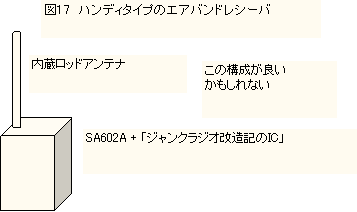

周波数変換後の復調は市販のFMラジオに頼る構成でしたが、いっそのこと図17のように |
|
|
「ジャンクラジオ改造記のラジオ」を親受信機として一体化した「ハンディタイプのエアバンドレシーバ」 |
|
とすれば空港近くに行って受信することも可能です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SA602Aを用いてエアバンドコンバータを製作しましたが、他に応用が色々考えられます。 |
|
|
|
図17のエアバンドレシーバも捨てがたいところで、これを作ると、ますます「怪しい人」 |
|
|
になってしまいます。 |
|
|
|
|
|
|
|
|
|
|
|
