ICソケットのコンタクト(接触部)の方式として、「板バネ式」、「丸ピン式」
「ゼロプレッシャー」などがあり、写真1に外観例を示します。

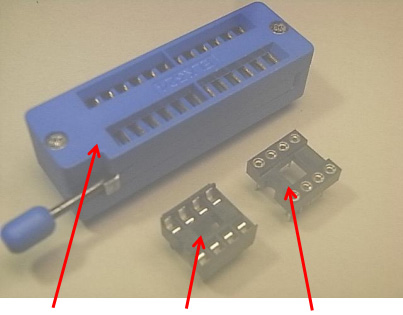

写真1 ICソケット外観
ゼロプレッシャーソケット 板バネ式ソケット 丸ピン式ソケット
★板バネ式と丸ピン式
板バネ式は図1 a ) のように部品のリードを2枚の板で両側から挟む方式です。
丸ピン式は写真1のように形状が丸ですが、図1 b ) のように4つの内部コンタクトで接触させる方式です。
板バネ式は「面」で接触しますが、丸ピン式は4点で接触させる為、
保持性が良く、振動、衝撃に対して有利です。
挿抜耐久(部品の抜きさし)は丸ピン式の場合、コンタクトの材質によりますが、
20~100回ほどです。
|
|
|
|
|

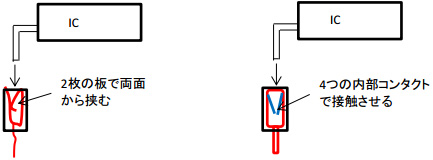

図1 |
コンタクト(接触)の違い |
|
|
|
|
|
||||
a ) 板バネ式 |
|
|
b ) |
|
丸ピン式 |
★ゼロプレッシャーソケット
ゼロプレッシャーICソケットはIC用ソケットの種類の1つで、ICが簡単に着脱できる
構造になっています。ZIFソケット(Zero Insertion Force Socket)とも言います。
力をかけずにICの着脱が出来、ソケットに着脱用のレバーが付いていて、このレバー
を倒すとICが固定され、レバーを起こすとICのピンがフリーになります。
ICのテストや、ROMライターなどのIC抜き差しが多い場合に使用します。
挿抜耐久は写真1の製品(Linkman ELK324)の場合、25000~50000回です。

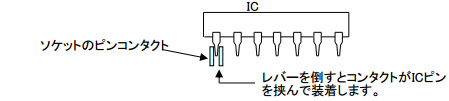

図2 |
ゼロプレッシャー |
ゼロプレッシャーソケットを基板へはんだ付けする時は図3のようにレバーを起こした状態(コンタクトはオープン)で行います。
レバーを倒した状態(コンタクトはクローズ)ではんだ付けすると接触不良の原因になります。

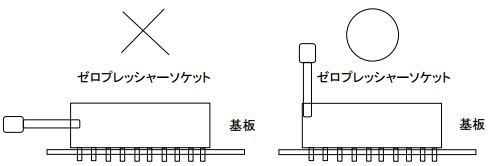

図3 ゼロプレッシャーソケットのはんだ付け
レバーを倒した状態 (コンタクトはクローズ)
レバーを起こした状態 (コンタクトはオープン)
