赤外線LED
1.概要
赤外線LEDはオーディオ機器の各種リモコン、光電スイッチなどに応用されています。
赤外線は可視光線(目に見えるもの)より波長が長く、目には見えません。
|
|
図1 |
|
|
|
|
リモコンでの応用は図2 のように受信側のピンフォトダイオード等で光を
電気信号に変換します。
図2 |
|
主な特性は図3のようになっています。
図3 a ) のように波長はある幅を持っていて、受信側との組み合わせはピーク波長
が近いものを選択します。
また、図3 b ) のように放射強度は最大強度の角度を基準にして、角度により放射
強度が変わります。放射強度が最大時の半分になる角度を半値角と言い、この値
が小さいほど指向性が鋭いことになります。
図3
|
|
b ) 指向特性 |
|
a ) 波長特性 |
|
2.LEDの駆動例
リモコンの送信であれば図4のようにトランジスタ等で駆動します。
また、一般的に40KHz近辺(他の周波数もあります)の周波数を送信でデータで
ON/OFFして送信しています。

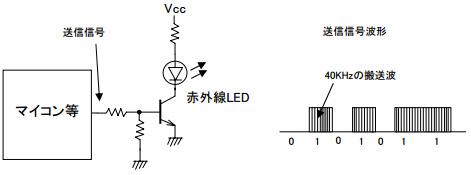

図4 駆動例
3.製品例
メーカー |
型番 |
放射強度 |
ピーク波長 |
半値角 |
パッケージ |
|
(min) |
||||||
|
|
|
|
|
||
東芝 |
TLN104 |
- |
940 |
±20 |
ダブルエンド |
|
東芝 |
TLN105B(F) |
12mW/s |
950 |
±23.5 |
φ5 |
|
東芝 |
TLN108(F) |
10mW/s |
940 |
±8 |
||
東芝 |
TLN110(F) |
15mW/s |
940 |
±8 |
φ5 |
|
東芝 |
TLN115A |
15mW/s |
950 |
±21 |
φ5 |
|
|
|
|
|
|
|
|
東芝 |
TLN119(F) |
2.5mW/s |
945 |
±30 |
φ3.1 |
|
|
|
|
|
|
|
外観例
