バーアンテナ
1.概要
バーアンテナとは、バリコンと一緒に用いてラジオの同調(選局)に使うコイルです。
バーアンテナ(棒アンテナ)はフェライト棒にコイルを巻いたもので、
フェライト棒に磁束が通ると、コイルに電流(電圧)が発生します。
ポータブルのラジオ機器はほとんどがバーアンテナを用いています。

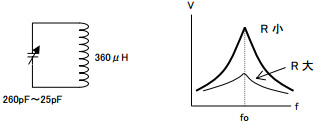

同調回路は目的の周波数を選択する部分で、図2の
ように共振回路(直列共振)になっています。
図2
図1
コイルとコンデンサの組み合わせで、特定の周波数(放送局)の電圧が高くなり、これにより、選局
を行っています。
例えば、バーアンテナのインダクタンスを360μH、バリコンの最大容量を260pF、最小容量を25pFとすれば、
f(max) = 1 / 2π√360μ・260p = 520KHz f(min) = 1 / 2π√360μ・25p = 1678KHz
の同調範囲になります。
バーアンテナは、フェライト棒の断面積が大きいほど、長さが長いほど感度(バーアンテナから得られる
電力)が上がります。
また、指向性があり、図3 a ) のように水平にして、b ) のように放送局(送信所)に対して
水平の位置で最大感度になります。
|
|
|
図3 |
|
|
a ) |
b ) |
|
c ) |
||
|
最大感度 |
感度小 |
2.使い方
図4に「ゲルマラジオ」の回路図を
示します。
ラジオの同調には「バーアンテナ」
と「ポリバリコン」の組み合わせです。
図4 ゲルマラジオ
3.製品例
製品例を表1に示します。
表1 製品例
型番 |
|
メーカー |
形状 |
外形寸法 |
インダクタンス |
BA200 |
|
|
平型 |
45mm×12.5mm×8.5mm |
330±20μH |
BA670 |
アイコー電子 |
平型 |
45mm×3mm×8mm |
670±5μH |
|
PA63R |
アイコー電子 |
丸型 |
30mm×6mm |
360μH |
詳細は各メーカーのデータシートを参照願います。
外観例 PA63R
