電子ボリュームIC |
|
|
|
|
1.概要 |
|
|
|
|
電子ボリュームは従来の機械式ボリュームと異なり、マイコン等によりボリューム制御 |
||||
が行えるデバイスで、音響効果、オーディオミキシング等いろいろな使い方に利用され |
||||
ています。 |
|
|
|
|
ボリューム制御(減衰量)はアナログ信号で行うもの、または、デジタル信号で行うもの |
||||
があります。 |
|
|
|
|
図1にデジタル信号で制御する場合のブロック図例を示します。 |
|
|||
この例ではボリューム制御(音量調整およびMUTE機能等)はデジタル信号によるシリアル制御 |
||||
で行っています。 |
|
|
|
|
|

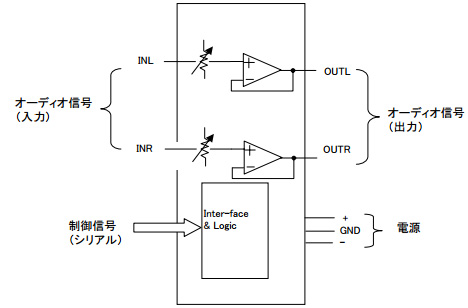

図1 ブロック図(例) |
|
|
可変し(減衰量は電子ボリュームICの仕様により異なります)、例えば、1dBステップ |
||||
でシリアル制御出来ます。 |
|
|
|
|
2.応用例 |
|
|
|
|
図2に応用例として、「ワイヤレス電子ボリューム」の構成例を示します。 |
||||
この例では、赤外線通信(リモコン)により、離れた所からボリューム値をコントロール |
||||
出来ます。 |
|
|
|
|
写真1にこの装置の外観を示します。 |
|
|
||
(マルツメイク館で過去に行った製作講座の1つです) |
|
|

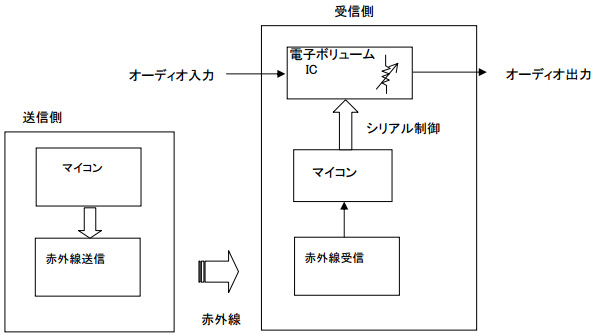

図2 ワイヤレス電子ボリューム構成例 |
|

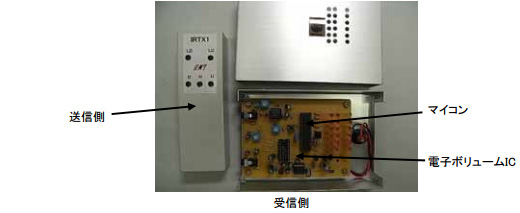

写真1
3.製品例
製品例を表1に示します。 表1 製品例
型番 |
メーカー |
電源電圧 |
制御 |
減衰量 |
減衰ステップ |
チャンネル数 |
パッケージ |
NJW1159D |
新日本無線 |
±4.5~±7.5 |
シリアル |
1dB |
2 |
DIP16 |
|
LM1971N |
NS |
+4.5~+12 |
シリアル |
1dB |
1 |
DIP8 |
NS:ナショナルセミコンダクタ
詳細は各メーカーのデータシートを参照願います。
