DIP変換基板(20ピン・SSOP/SOP・5枚)【D020】

DIP変換基板(20ピン・SSOP/SOP・5枚)【D020】

メーカー名:
型番:
D020
品質ランク:
M1
数量

自社在庫数
40セット
2024/03/29 14:21 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1セット以上
¥710.00
(税込¥781.00)

DIP変換基板(20ピン・SSOP/SOP・5枚)【D020】の概要

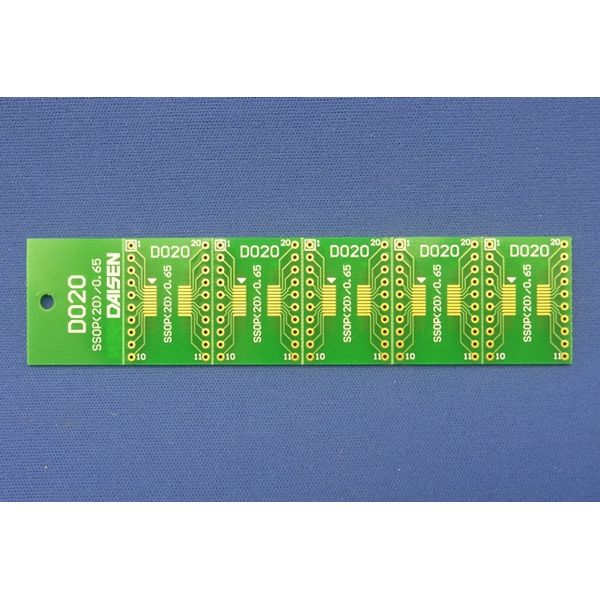

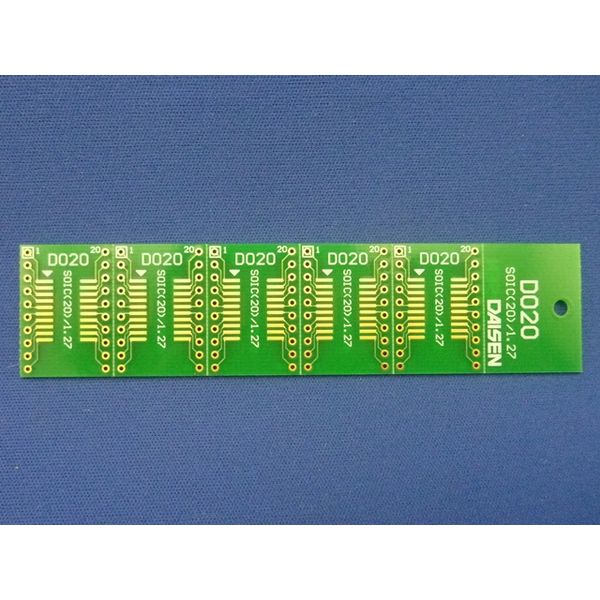

20ピンのSSOP/SOP-ICを600mil(0.6インチ)幅に変換する変換基板です。

ベース基板との接続には丸ピンICソケットと丸ピンプラグ(HW309-1X40PIN、XR2P-3241など)を使います。ピンヘッダの穴径は0.9mmですので、角型のピンヘッダの挿入も可能です。5枚の基板がつながっています、基板の間がVカット処理されているので1枚づつカットしてご使用ください。

【仕様】
・変換内容・変換前:SSOP 0.65mmピッチ、SOP 1.27mmピッチ
・変換内容・変換後:2.54mmピッチ
・材質:両面ガラスエポキシ
・寸法:18.3mm×25.9mm
・板厚:1.0t

営業所在庫状況

好評発売中
営業所 在庫数
仙台営業所 3セット
秋葉原営業所 9セット
西東京営業所 2セット
静岡営業所 3セット
浜松営業所 6セット
名古屋営業所 3セット
金沢営業所 2セット
福井営業所 3セット
