ダイス交換式精密圧着ペンチダイス幅1.6-3.1 厚1.5-3.0【PAD-12】

ダイス交換式精密圧着ペンチダイス幅1.6-3.1 厚1.5-3.0【PAD-12】

メーカー名:
型番:
PAD-12
品質ランク:
M1
数量

納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥7,814.00
(税込¥8,595.00)
10個以上
¥7,424.00
(税込¥8,166.00)
30個以上
¥7,189.00
(税込¥7,907.00)

ダイス交換式精密圧着ペンチダイス幅1.6-3.1 厚1.5-3.0【PAD-12】の概要

驚きの仕上がり−まるで専用工具!!
3種のダイス交換で300種以上の端子に対応。

<特徴>
・110種以上の端子に対応!

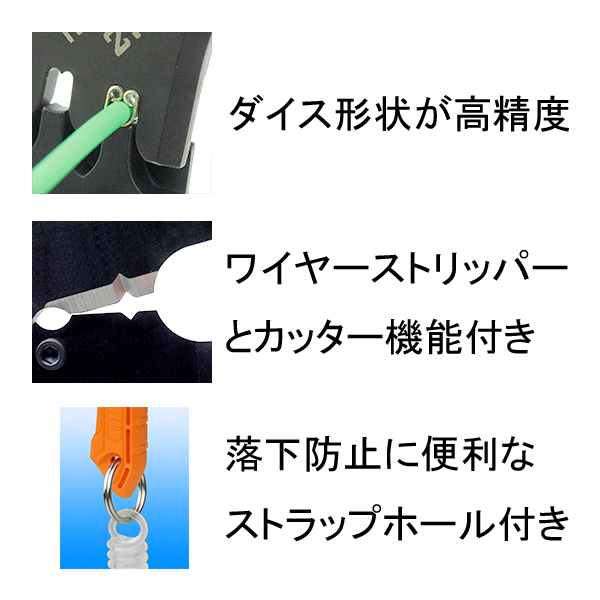

・高精度なダイスで圧着の仕上がりも綺麗です。

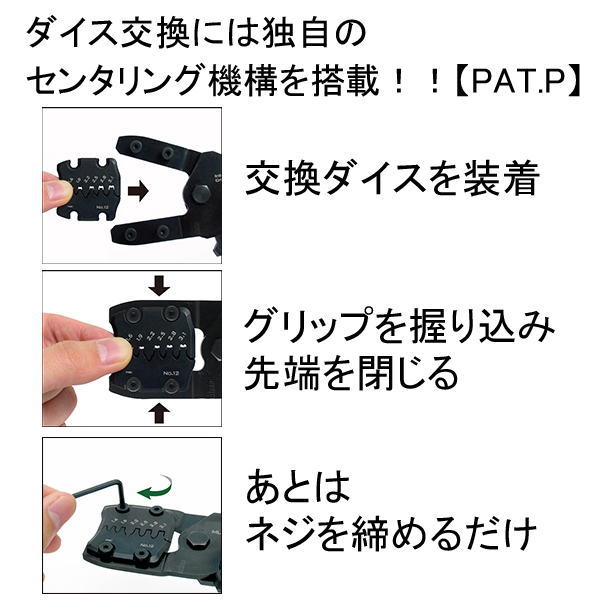

・別売りのダイスと交換すればさらに多くの端子に対応。
・ダイス交換式のため持ち運ぶ工具本体を減らせます。
・ワイヤーストリップとカッター機能付き。
・本体・ダイス:特殊合金鋼/ストッパー:ABS
・付属品:六角レンチ対辺2.5�o

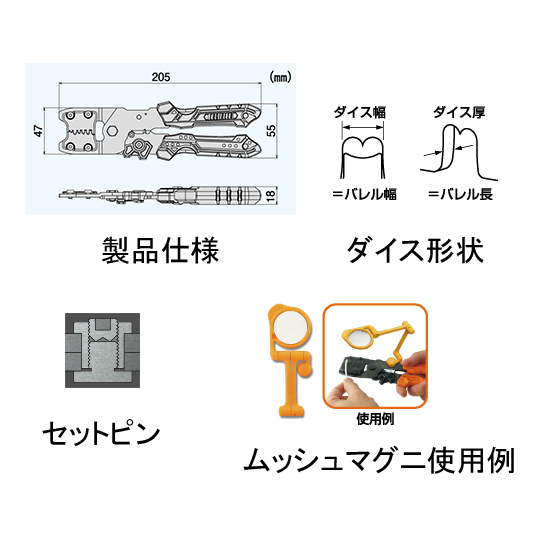

<製品仕様>
品 番
付属ダイス
重量(g)
PAD-12
PAD-12S
252

<ダイスサイズ表>(mm)
ダイス幅
1.61.92.22.52.83.1
ダイス厚
1.52.02.53.0

<セットピンについて>
ピンは独自のセットピンを使用していますので長時間の使用によるゆるみも簡単に調節する事が可能です。
長く工具を使用していると軸となっているセットピンが緩んできてしまう恐れがあります。
そうなると工具本来の性能が引き出せないと共に工具を傷める原因にもなってしまいます。
セットピンが緩んでガタつきましたらセットピンの調整をお願い致します。
※締め付けトルク2N/m以上かけないで下さい。破損の原因となります。

小さな端子の圧着に、ルーペはいかがですか?

ムッシュマグニ/SL-64(別売)は強力磁石で工具に取付けられるので、肉眼では見えづらい小さな端子の圧着もしやすくなります。



▽電子工作に必要な工具の種類と使い方【ワイヤー処理編】
http://select.marutsu.co.jp/list/detail.php?id=191

電子工作で必要な作業にワイヤーの処理があります。
ワイヤーの処理に必要な工具と使い方について説明します。
