HSBRX63NPマイコンボード R5F563NFDDFP搭載モデル【HSBRX63NP(R5F563NFDDFP)】

HSBRX63NPマイコンボード R5F563NFDDFP搭載モデル【HSBRX63NP(R5F563NFDDFP)】

メーカー名:
型番:
HSBRX63NP(R5F563NFDDFP)
環境区分:
RoHS対応
品質ランク:
M1
数量
搭載マイコン

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥16,100.00
(税込¥17,710.00)

HSBRX63NPマイコンボード R5F563NFDDFP搭載モデル【HSBRX63NP(R5F563NFDDFP)】の概要

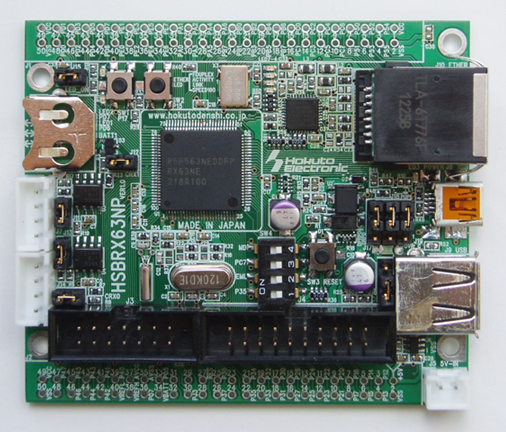

RX63Nグループマイコン搭載ボード

【特徴】
◆ ルネサス エレクトロニクス社製マイコンRX631,63N(100ピン)を実装
◆ USBインタフェース(USB-A)1ch搭載 (ホスト)
◆ USB ホスト使用時の過電流保護スイッチ搭載
◆ USBインタフェース(USB MINI-B)1ch搭載 (ファンクション)
◆ USB ファンクション使用時のポリスイッチリセッタブルヒューズ搭載
◆ CANインタフェース(4P)2ch搭載
◆ CANインタフェース用トランシーバIC実装済みで最大2つのCANネットワークに即参加可能)
◆ イーサネットインタフェース 1ch搭載
※HSBRX631Pシリーズにはイーサネット機能はございません。◆ E1・E20エミュレータ接続用インタフェース(14P)搭載
※エミュレータインタフェースはルネサス エレクトロニクス社製 E1、E20で動作確認済◆ フラッシュインタフェース(20P)(高速フラッシュメモリ書込み)搭載
北斗電子製高速オンボードプログラマと接続◆ 評価用LED2つ搭載
◆ 評価用ボタンスイッチ2つ搭載
◆ モード選択/評価ディップスイッチ1つ搭載
◆ バッテリーバックアップ機能評価用電池ホルダー搭載
◆ 小型ボードサイズ66.5mm×77.0mm
◆ 回路図添付

搭載マイコンR5F563NFDDFP
入力電源電圧DC5V
搭載クロックメインクロック:12MHz
サブクロック:32.768KHz (セイコーインスツル社製)
イーサネット用:50MHz
USBコネクタUSB-A     型名 292303-1 (Tyco Electronics社製)
USB MINI-B 型名 54819-0572 (molex社製)
過電流保護スイッチ型名 MIC2009A-1YM6 (Micrel Inc社製)
CANトランシーバIC型名 HA13721RP ルネサス エレクトロニクス社製(又は同等品)
イーサネットコネクタ型名 HR851181A パルストランス内蔵 (HanRun社製)
イーサネットコントローラ型名 LAN8700IC (SMSC社製) (RMII接続)
レギュレータ型名 R1173S001D-E2 (リコー社製)
外寸66.5×77.0mm(突起部含まず)
製品内容・マイコンボード
・DC電源ケーブル (2Pコネクタ片側圧着済み 30cm:JST)1本
・4P通信ケーブル(CAN用4Pコネクタ片側圧着済み 50cm JST)  2本
・回路図
取扱説明書は北斗電子様製品ページよりダウンロード
その他の最新情報は北斗電子様製品ページをご確認ください。

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
