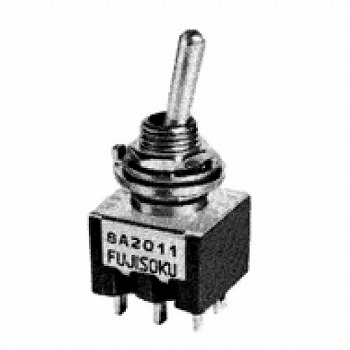

スタンダードトグルスイッチ【8A2022-Z】

スタンダードトグルスイッチ【8A2022-Z】

メーカー名:
型番:
8A2022-Z
環境区分:
RoHS対応
品質ランク:
M1
数量
スイッチ特性

納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥423.00
(税込¥465.00)
50個以上
¥402.00
(税込¥442.00)

スタンダードトグルスイッチ【8A2022-Z】の概要

幅13mm小型パネル取り付け形の定番


【仕様】
・操作部形状:スタンダード
・極数:2極
・スイッチ特性:ON-OFF-ON
・端子部形状:PC端子
・定格:125V-6A・250V-3A
・実装:
・接触抵抗:10mΩ(max)
・耐電圧:AC1500V(1分間)
・絶縁抵抗:1000MΩ(min)
・機械的開閉耐久性:
・電気的開閉耐久性:50000回
・レバー倒れ角度:24°±6°
・使用温度範囲:-20℃~+85℃

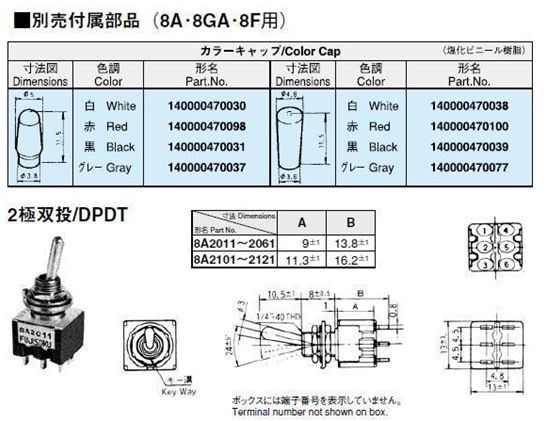

・備考:カラーキャップは別売りです。下記の表をご確認ください。

トグルスイッチの動作や用語を詳しくご紹介!
詳しくはこちらのバナーをクリック→

46808 0000000200150687 !021! 8A2022-Z 回路図
