ICトレーナー 教育【CT-311S】

ICトレーナー 教育【CT-311S】

メーカー名:
型番:
CT-311S
環境区分:
RoHS対応
品質ランク:
M1
数量
内容

納期:
4日程度

提携先在庫数:1個(2024/03/29 08:30現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥25,087.00
(税込¥27,595.00)

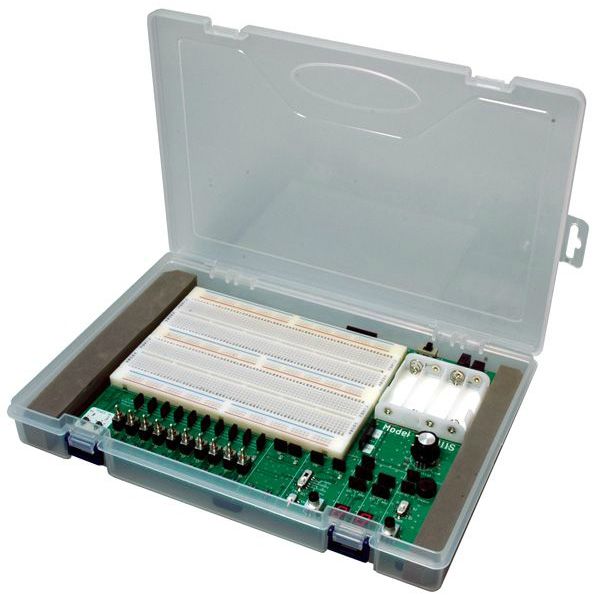

ICトレーナー 教育【CT-311S】の概要

デジタルICが実験しながら楽しく学べる

●はんだ付け不要なブレッドボード採用でIC等の電子部品を差し込むだけで簡単に実験回路が組み立てられます。
●新しく「可変電源」、「プッシュスイッチ」、「スピーカ(ブザー機能あり)」を追加し、デジタル回路以外の電子回路実験にも対応しています。
●IC等による基礎及び応用デジタル回路の学習・実験ができます。TTLだけでなく400/4500シリーズのCMOSも使用できます。
●OPアンプ等を使用してアナログ回路の実験ができます(単電源での使用となります)。
●ダイオードやトランジスタなどの部品特性等を測る基礎実験ができます。
●実験用電源は+5V(固定)と+0.5V〜+15V(可変)の2電源が使用できます。(個別にON/OFF可能)
●電源入力には単3乾電池×4本または別売りのACアダプタ(型番:AD-S525A)が使用できます。
●実習セット(型番:CT-311S-P01)とあわせて使用することで、実践的なデジタル回路の学習ができます。
※本製品には電子部品、ジャンプワイヤは付属していません。

搭載ブレッドボードSRH-32相当
搭載I/OLED×10、トグルスイッチ×10、プッシュスイッチ×10
搭載回路シングルパルス発生回路、クロック発生回路、7セグメントLED回路(2桁)、スピーカ回路
電源入力ACアダプタ(+5V/2.5A)、単三形乾電池4本
電源出力+5V:+5V±5%/0.8A max
+V:+0.5〜+15V/0.2A max
