■概要

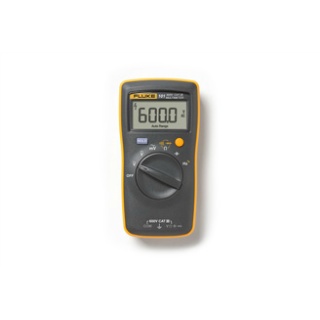

Fluke 106 デジタル・マルチメーターは作業しやすいように製造されています。
手のひらにフィットし、どのような場所で作業する場合でも携帯できるように設計されています。
Fluke i400E AC 電流クランプは、電流測定を拡張するのに最適なツールです。
これは新しい Fluke 101、106、および 107 の手のひらサイズのデジタル・マルチメーターとも連携するだけではありません。
19.05 mm の被覆バナナ・プラグを差し込むことができ、mV AC 測定機能を持つ、大部分の Fluke マルチメーターやその他の電圧測定ツールとも連携するように設計されています。
■機能
□Fluke 106 Palm-sized Digital Multimeter
・電圧、抵抗、導通、静電容量
・10 A までの AC/DC 電流測定および電流周波数のための入力端子
・データホールド
□Fluke i400E AC 電流クランプ
・以下の機能を持つ大部分の Fluke マルチメーターまたは mV AC 測定ツールと互換性があります。
400 mV AC レンジ
19.05 mm バナナ・ジャック入力
製品の確度を最大限に活用するための、2 % 以上の入力確度
1 MΩ を超える入力インピーダンス
・1 mV/A AC 出力により、メーターでの容易な電流読み取りを保証
・CAT III 600 V の安全性評価
・コンパクトな形状で最大限の実用性を発揮するよう特別に設計
・正確な電流読み取り値を取得
Fluke 106 Palm-sized Digital Multimeter
確度は校正後 1 年間、作動温度 18 °C 〜 28 °C、相対湿度 0 % 〜 75 % で規定されます。
確度仕様は ± ([読み取り値の % ] + [最小桁のカウント数])の形式です。
確度仕様 |
---|
機能 | レンジ | 分解能 | 確度 |
---|
AC 電圧1 | 6.000 V | 0.001 V | 1.0 % + 3 |
---|
60.00 V | 0.01 V |
600.0 V | 0.1 V |
DC 電圧 | 6.000 V | 0.001 V | 0.5 % + 3 |
---|
60.00 V | 0.01 V |
600.0 V | 0.1 V |
AC ミリボルト | 600.0 mV | 0.1 mV | 3.0 % + 3 |
---|
ダイオード・テスト2 | 2.000 V | 0.001 V | 10% |
---|
抵抗 | 400.0 Ω | 0.1 Ω | 0.5 % + 3 |
---|
(オーム) | 4.000 kΩ | 0.001 kΩ | 0.5 % + 2 |
---|
40.00 kΩ | 0.01 kΩ | 0.5 % + 2 |
400.0 kΩ | 0.1 kΩ | 0.5 % + 2 |
4.000 MΩ | 0.001 MΩ | 0.5 % + 2 |
40.00 MΩ | 0.01 MΩ | 1.5% + 3 |
静電容量3 | 50.00 nF | 0.01 nF | 2 % + 5 |
---|
500.0 nF | 0.1 nF | 2 % + 5 |
5.000 μF | 0.001 μF | 5 % + 5 |
50.00 μF | 0.01 μF | 5 % + 5 |
500.0 μF | 0.1 μF | 5 % + 5 |
1000 μF | 1 μF | 5 % + 5 |
周波数 4 Hz | 50.00 Hz | 0.01 Hz | 該当なし |
---|
(10 Hz 〜 100 kHz) | 500.0 Hz | 0.1 Hz |
---|
5.000 kHz | 0.001 kHz |
50.00 kHz | 0.01 kHz |
100.0 kHz | 0.1 kHz |
デューティー・サイクル4 | 1 % 〜 99 % | 0.10% | 該当なし |
---|
AC 電流 | 4.000 A | 0.001 A | 1.5 % + 3 |
---|
(40 Hz 〜 200 Hz) | 10.00 A | 0.01 A |
---|
DC Current | 4.000 A | 0.001 A | 1.5 % + 3 |
---|
10.00 A | 0.01 A |
1.AC、周波数、およびデューティー・サイクルはすべて 1 % 〜 100 % の範囲で規定されます。1 % 未満の入力は仕様が適用されません。 2.通常、開放回路テスト電圧は 2.0 V で、短絡回路電流は 0.6 mA 未満です。 3.仕様には、テスト・リードの静電容量や静電容量の下限 (50 nF レンジでは最大 1.5 nF) が原因で発生するエラーは含まれません。 4.AC、周波数、およびデューティー・サイクルはすべて 1 % 〜 100 % の範囲で規定されます。1 % 未満の入力は仕様が適用されません。 |
機能 | 過負荷保護 | 入力インピーダンス(公称値) | コモン・モード除去比 | ノーマル・モード除去比 |
---|
AC 電圧 | 600 V1 | > 10 MΩ < 100 pF2 | DC、 50 Hz または 60 Hz で >60 dB | - |
---|
AC ミリボルト | 600 mV | > 1 M、< 100 pF | 50 Hz または 60 Hz で >80 dB | - |
---|
DC 電圧 | 600 V1 | > 10 MΩ < 100 pF | DC、 50 Hz または 60 Hz で >100 dB | 50 Hz または 60 Hz で >60 dB |
---|
1. 6 x 105 V Hz Max 2. mV (AC) の場合、入力インピーダンスは約 1 MΩ です。 |
一般仕様 |
---|
任意の端子とアース間の最大電圧 | 600 V |
---|
ディスプレイ (LCD) | 6000 カウント、毎秒 3 回更新 |
---|
電池のタイプ | 単 4 電池 2 本、NEDA 24 A、IEC LR03 |
---|
バッテリーの寿命 | 最小 200 時間 |
---|
温度 |
---|
作動時 | 0 °C 〜 40 °C |
---|
保管 | -30 °C 〜 60 °C |
---|
相対湿度 |
---|
作動湿度 | < 10 °C で結露なし |
---|
10 °C 〜 30 °C で = 90 %、30 °C 〜 40 °C で = 75 % |
作動湿度、40 MΩ レンジ | 10 °C 〜 30 °C で = 80 %、30 °C 〜 40 °C で = 70 % |
---|
高度 |
---|
作動時 | 2000 m |
---|
保管 | 12,000 m |
---|
温度係数 | 0.1 X (仕様確度) /°C (<18 °C または >28 °C) |
---|
入力電流のヒューズ保護 | 11 A、1000 V 速断型ヒューズ、Fluke 指定部品のみ。 |
---|
寸法 (高さ x 幅 x 奥行き) | 142 mm x 69 mm x 28mm |
---|
重量 | 200 g |
---|
IP 定格 | IEC 60529: IP 40 |
---|
安全性 | IEC 61010-1: 600 V CAT III、汚染度 2 |
---|
電磁環境 | IEC 61326-1: 持ち運び可能 |
---|
電磁適合性 | 韓国製を使用する場合のみ適用されます。 クラス A 装置 (工業放送および通信装置)1 |
---|
1. 本製品が工業 (クラス A) 電磁波装置要件に適合しており、販売者およびユーザーはこれに留意する必要があります。この装置はビジネス環境での使用を意図し、住居内での使用は意図していません。 |
Fluke i400E AC 電流クランプ
電気仕様 |
---|
AC 電流レンジ | 1 A 〜 400 A |
---|
出力信号 1 | mV/A AC |
---|
確度 | 2.0 % ± 5 カウント (45 Hz 〜 65 Hz) |
---|
2.5 % ± 5 カウント (65 Hz 〜 400 Hz) |
一般的な帯域幅 | 5 Hz 〜 20 kHz |
---|
作動電圧 | 600 V AC rms、IEC 61010-1 および IEC 61010-2-030 に準拠 |
---|
負荷インピーダンス | 1 A 〜 400 A |
---|
最大非破壊電流 | 600 A |
---|
ジョー内径 | 30 mm |
---|
ワイヤー最大サイズ | 600 MCM |
---|
標準プラグ | 19.04 mm デュアル・バナナ・プラグ |
---|
安全に関する情報 |
---|
カテゴリー規格 | IEC 61010-1 および IEC 61010-2-030/IEC 61010-2-031 および |
---|
IEC 61010-2-032: 600 V CAT III |
汚染度 2 |
電磁環境 | IEC 61326-1: 持ち運び可能 |
---|
一般仕様 |
---|
出力ケーブル長 | 1 m |
---|
作動温度 | -10 °C 〜 +50 °C |
---|
保管温度 | -30 °C 〜 +60 °C |
---|
相対湿度 | 10 °C 〜 530 °C で = 90 % |
---|
30 °C 〜 540 °C で = 75 % |
40 °C 〜 50 °C で = 45 % |
IP 保護等級 | IEC 60529: IP30 (ジョーが閉じられている場合) |
---|
温度係数 | 28 °C を超える、または 18 °C 未満の各温度に 0.1 x 仕様確度を追加 |
---|
作動高度 | 2,000 m |
---|
保管高度 | 12,000 m |
---|
振動 | MIL-PRF-28800F、クラス 2 |
---|
落下試験 | -10 °C、1 m、6 サイド、オーク・ウッド |
---|
ジョー・インパクト・テスト要件 | EN/IEC 61010-2-032:2012 に準拠 |
---|
EMI、RFI、EMC | IEC/EN 61326-1 |
---|
寸法 (高さ x 幅 x 奥行) | 146 mm x 62 mm x 34 mm |
---|
重量 | 150 g |
---|
商品内容 |
---|
Fluke 106 デジタル・マルチメーター |
Fluke i400E AC 電流クランプ |
Tl75 Hard Point Test Lead Set |
