0.5 inch OLED display Arduino shield【308020004】 ※在庫限り品

0.5 inch OLED display Arduino shield【308020004】 ※在庫限り品

DESCRIPTIONOCELL is a 0.5 inch OLED module designed as a Ar...
メーカー名：
型番：
308020004
品質ランク：
M1
納期：
販売終了

こちらからもご購入いただけます

バルク
販売終了
確認する

0.5 inch OLED display Arduino shield【308020004】の概要

DESCRIPTION

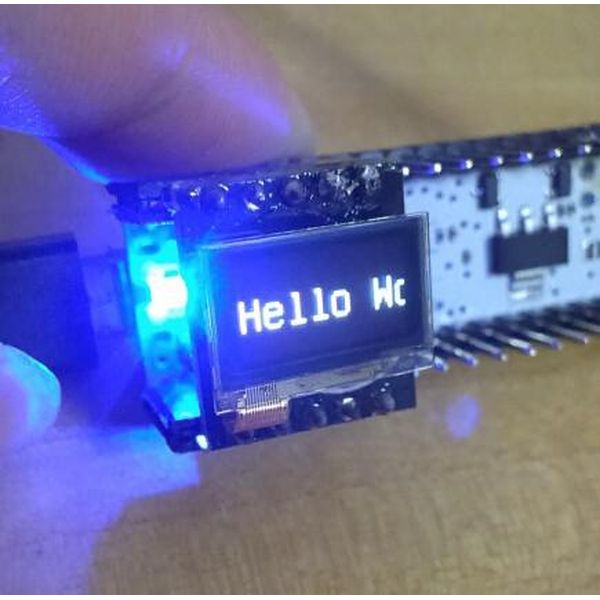

OCELL is a 0.5 inch OLED module designed as a Arduino shield and also available for other micro controllers . It is the smallest Arduino display module you can find so far.

You could connect it to Ardunio micro directly without doing any PCB layout and also available for other controllers . It is a good choice for a DIYer to make a project which need a tiny COOL OLED display.

FEATURES

1. The smallest size in all Arduino display modules so far.
2. Very high contrast and brightness.
3. Very low power consumption
4. No backlight required
5. Supported by U8glib library

High light

These OLED displays are small, only about 0.5" diameter, but very readable due to the high contrast (450cd/m^2 brightness). This display is made of 60x32 individual white OLED pixels, each one is turned on or off by the controller chip. Because the display makes its own light, no backlight is required. This reduces the power required to run the OLED and is why the display has such high contrast and very low power consumption.

SPECIFICATION

PCB dimensions: 17.8mm X 15.5mm
Screen size: 0.5 (inch) W. H: 15.30x10.20 mm
Color: Monochrome (white)
OLED type: PM -OLED
OLED driver: LD7032
Pixels : 60 x 32
Contrast: 2000: 1
Communication: SPI, I2C

NOTE

1 pc OCELL includes: 1x module PCB , 1x OLED display , 1x10 pins header

Does not include: Arduino
