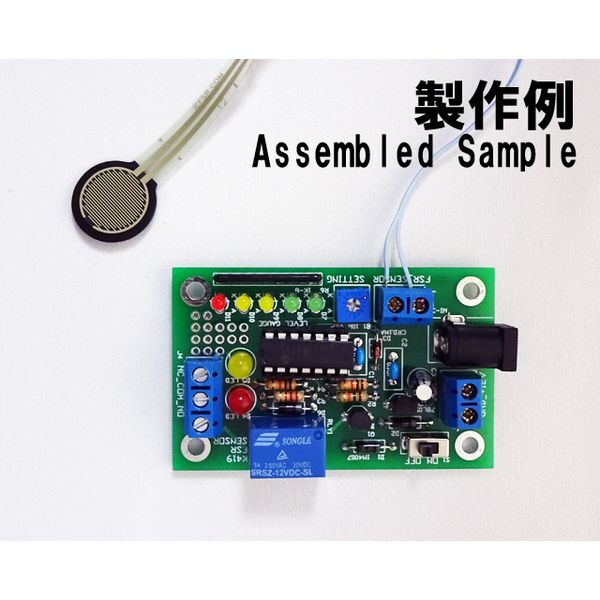

加える圧力に反比例して抵抗値が変化する超薄型のFSRセンサー（Force Sensing Register）を使用した重量に対応してLED5個のレベルゲージが点灯し、設定した重量でリレーを駆動させる重量センサーキットです。リレーにより設定した重量で任意の装置の電源をオンにする、または逆に装置を停止させるなどが可能です。LED5個によるレベル表示があるので、対象物のだいたいの重量やその変化が遠くから観測できます。また、設定した重量のマイナス10%に近づくと点灯するアラームLEDも搭載しているので設定値に近づいたことがわかり便利です。

特長：

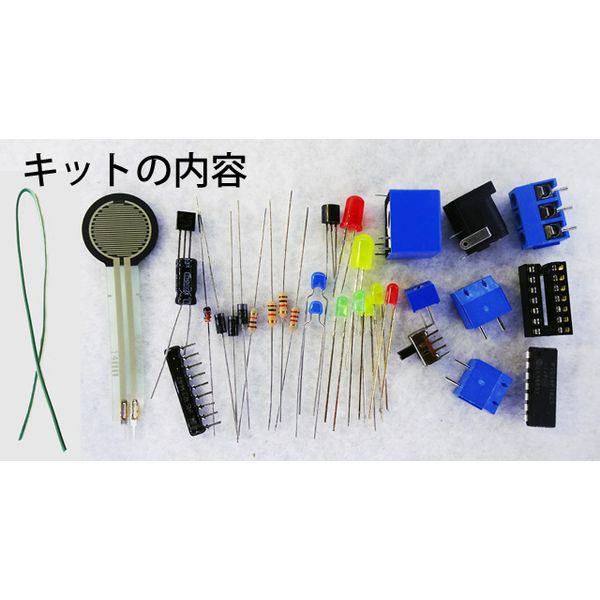

− 部品点数は少なく製作が容易
− LED5個によるレベル表示で対象物の重量やその変化が遠くから観測可能
− 内蔵されたリレーにより100V機器の制御も可能
− ボリュームで重量を簡単に設定可能
− 検出可能な重量は約50グラムから約10キログラム
− デジタル的なヒステリシス機構内蔵

仕様：
電源 DC12V（300mA以上）
消費電流 リレー駆動時約50ｍA、待機時約5ｍA
リレー接点 AC125V1A、DC30V1A（抵抗負荷）
               AC125V0.3A、DC30V0.3A（誘導負荷）
各種LED ◆レベル表示LED・・・5個のLED（赤1個、黄2個、緑2個）で重量を表示（離れた位置から観測可能）重くなるにつれて最初にD7が点灯し、D8、D9と順次点灯し、最後にD11が点灯
              ◆リレー駆動状態表示LED・・・赤色LEDでリレーの駆動中を示す
              ◆設定値の-10％表示LED・・・黄色LEDで設定値の-10％に達したことを表示
検出重量 約50gから約10kg
センサー FSRセンサー(FSR402)（INTERLINK ELECTRONICS社製）
センサー部面積 約12mm径、厚さ約1mm
電源コネクタ 2種類：
                  DCジャック型 軸径2.1mm、外径5.5mm
                  2極ターミナルブロック（ネジ式端子）
リレー出力 3極ターミナルブロック（ネジ式端子）：
               ・COM端子（共通端子・リレー状態に応じてNO端子、またはNC端子と接続）
               ・NO端子：リレー駆動のときCOMと接続
               ・NC端子：リレー非駆動のときCOMと接続


レベルゲージとリレー付き重量センサーキットの説明書はこちら(PDFファイル)
注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。
