モノバンド144MHz FM 5Wトランシーバー【DJ-S17L】

モノバンド144MHz FM 5Wトランシーバー【DJ-S17L】

メーカー名:
型番:
DJS17L
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥19,500.00
(税込¥21,450.00)

モノバンド144MHz FM 5Wトランシーバー【DJ-S17L】の概要

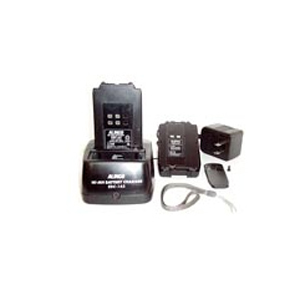

タフなボディと高い基本性能、モノバンド・フルパワー機の自信作。 ●付属のEBP-63 Li-Ionバッテリーパックで5W(S17) /4.5W(S47)、DC運用では共に5Wの高出力。 ●JIS保護等級7相当の防滴ボディは58w x 110h x 35D mm、アンテナ・EBP-63を含んで270gとコンパクトで使いやすいデザイン。 ●バッテリーパック・乾電池パック・チャージャー付きのフルアクセサリー仕様。リチウムパック用EDC-144A充電器は急速タイプで、継ぎ足し充電が可能。 ●39トーンCTCSSトーンスケルチとDCSは標準搭載。 ●運用設定も登録可能なメモリーチャンネル200個実装。 ●ツーボタン・タッチですぐシフト運用可能、中継に即応するレピーター機能は任意のシフト・トーンも設定可能。 ●メモリースキップ付きの多彩なスキャンモード。 ●見やすい照明付き液晶パネル。

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。

周波数範囲144.000〜145.995MHz(受信専用:136〜173.995MHz)
電波型式F3E (FM)
アンテナインピーダンス (出力端子)50Ω (SMA端子)
電源電圧 / 外部端子DC 7〜16V
消費電流送信時 (HIGH) 約1.4A
消費電流受信定格出力時 約 250mA
消費電流 / バッテリーセーブ時 平均約 25mA
周波数安定度±5PPM
外形寸法 (突起物除く)標準 58×110×36.4mm / L 58×110×34.4mm
重 量 (約)(充電池パック・アンテナ含む) 標準 約 280g / L 約 270g
送信出力HIGH/LOW 約5W /約0.8W
変調方式リアクタンス変調
最大周波数偏移±5kHz
不要輻射強度-60dB以下
マイクロフォンインピーダンス約 2kΩ
受信方式ダブルスーパーヘテロダイン
中間周波数1st:21.7MHz / 2nd:450kHz
受信感度-14dBμ以下(12dB SINAD)
選択度 -6dB±12kHz以下
選択度 -60dB±26kHz以下
・スプリアス妨害比:60dB以上
・スケルチ感度:-16dBμ以下
・低周波出力(10%歪):400mW以上(8Ω)
