前回(2回目)の続きとして用語について解説します。 |
|
|
|
|
|
|
|
|
|
|
(3)用語解説 |
|
|
|
|
|
@入力抵抗(インピーダンス) |
|
|
|
|
|
測定端子間の内部抵抗です。テスタ内部の内部抵抗です。 |
|
|
|
単位はデジタルマルチメータの場合、「MΩ」、アナログテスタの場合、「KΩ/V」です。 |
|
|
|
この値は大きいほど、電圧測定時にロスが少なくなり、 |
|
|
|
大きいほど良いです。 |
|
図10 |
|
|
|
一般的にデジタルマルチメータの場合は10MΩ以上あります。 |
|
|
|
|
|
|
|
アナログテスタの場合は「KΩ/V」の単位で表現し、 |
|
|
|
例えば、「10KΩ/V」であれば、「1Vあたり、10KΩ」の |
|
|
|
内部抵抗があるという意味になり、測定レンジにより |
|
|
|
決まる値です。 |
|
|
|
|
例えば、DC電圧のレンジで「10Vレンジ」で使用すれば、 |
|
|
|
10KΩ×10 = 100KΩの内部抵抗になります。 |
|
|
|
アナログテスタの場合は、「4KΩ/V」から「20KΩ/V」の |
|
|
|
内部抵抗ですから、電圧レンジが低い場合は入力抵抗が |
|
|
|
低いので、測定回路のインピーダンスが低い場合は注意が必要です。 |
|
|
|
|
|
A確度 |
|
|
|
正確さのことです。一般的には測定の精度になります。 |
|
|
|
デジタルマルチメータの場合は ±( 0.5% rdg + 2 dgt ) などのように表現します。 |
|
|
|
rdg はreading の略で「読取値」のことで、dgt (またはdigit)は最終桁のカウント数を表わし、 |
|
|
|
±( 0.5% rdg + 2 dgt ) |
|
|
|
であれば、読取値に±0.5%の誤差があり、なおかつ、最終桁(最下位桁)の数字が |
|
|
|
± 2個の誤差があるということです。 |
|
|
|
例えば、1Vの正確な電圧を測定した場合、 |
|
|
|
(読取) |
|
|
|
1Vの0.5% → 5mV |
|
|
|
(最終桁のカウント)1mV単位の場合 |
|
|
|
2 (mVでは2mV) |
|
|
|
(合計) |
|
|
|
± (5mV + 2mV) = ± 7mV |
|
|
|
つまり、表示は 993mV 〜 1007mV の範囲内になります。 |
|
|
|
確度は数字が小さいほど正確な測定値になります。 |
|
|
|
(確度例) |
|
|
|
±( 1% rdg + 4 dgt ) |
|
|
|
±( 0.7% rdg + 3 dgt ) |
|
|
|
±( 0.5% rdg + 2 dgt ) |
|
|
|
±( 0.08% rdg + 2 dgt ) |
|
|
|
±( 0.03% rdg + 2 dgt ) |
|
|
|
|
|
|
|
|
|
B分解能 |
|
|
|
表示できる最終桁(最下位桁)の最小値です。 |
|
|
|
例えば、「3.999Vレンジ」の場合、分解能は0.001Vです。 |
|
|
|
|
|
|
|
|
|
|
|
C表示桁数 |
|
|
|
表示の桁数を言いますが、一般的に「 3 1/2 」、「 4 1/2 」などように表現します。 |
|
|
|
「 3 1/2 」の表示は「1999」、「 4 1/2
」は「19999」となりますが、最近は「
19999 」 |
|
|
|
も「 39999 」、「 31999 」も「 4
1/2 桁」と表現されています。 |
|
|
|
また、上記のような「3 1/2」等の表現では無く、「5000カウント」、「4300カウント」など |
|
|
|
のように最大表示(カウント)で表示するものもあります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

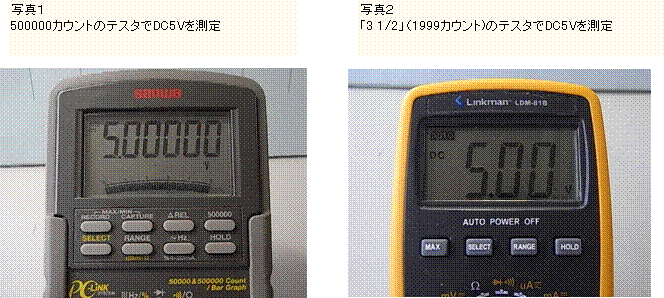

写真1,2にそれぞれの表示桁数仕様による測定例を示します。 |
|
|
|
写真2は「3 1/2」ですが、カウントでは「1999」が最大になります。 |
|
|
|
したがって、この例のようにDC5Vの測定ではレンジが上がって、表示は「5.00」になります。 |
|
|
|
|
|
|
|
Dサンプルレート(サンプリング周期) |
|
|
|
測定する周期で、単位は「回/秒」です。 |
|
|
|
一般的に測定値の表示は2回/秒〜20回/秒くらいで、バーグラフ表示は60回/秒 |
|
|
|
などのように早くしています。 |
|
|
|
|
|
E交流の実効値と平均値 |
|
|
|
|
|
|
|
a ) 平均値Ea |
|
|
|
|
|
交流波形は図16 a ) のように時間とともにその大きさが変化していますが、その「瞬時値を時間に対して |
|
|
|
平均した値」を「平均値」と言います。 |
|
|
|
|
|
|
図16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
この場合、交流波形はプラスマイナスの波形ですから、半周期での平均をとります。 |
|
|
|
正弦波の半周期の面積は図16 b ) の四角形abcdの面積になり、正弦波の最大値をEmとすると、 |
|
|
|
Ea = (2/π)Em ≒ 0.637Em |
|
|
|
となります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
平均値は図18のように同じ最大値でも波形が異なると平均値も異なる値になります。 |
|
|
|
|
|
|
|
アナログテスターを含めたデジタルマルチメータ(一部のデジタルマルチメータを除く)は、原理的に正弦波での |
|
|
|
平均値を元に測定値を表示しています。したがって、矩形波のような波形を測定する場合は測定誤差が発生し、 |
|
|
|
正弦波の場合のみが意味のある測定になります。 |
|
|
|
|
|
|
|
図17 |
|
図18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
b ) 実効値 |
|
|
|
|
|
図19 |
|
|
|

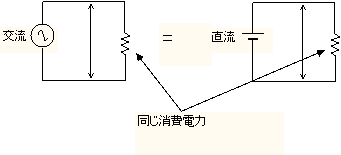

実効値とは「直流と同じ消費電力(熱) |
|
|
|
をする値(電圧または電流)」のことを言います。 |
|
|
|
|
|
家庭用のAC100Vはこの実効値です。 |
|
|
|
|
|
正弦波での最大値Emと実効値Eとの |
|
|
|
関係は、 |
|
|
|
E = Em / √2 |
|
|
|
です。 |
|

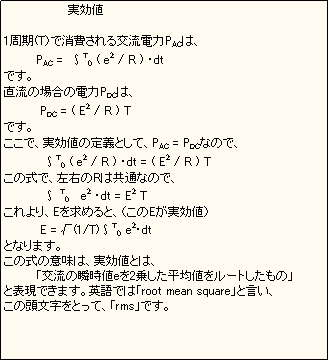

図20 |
|
|
|
実効値であることを強調したい場合は |
|
|
|
|
単位に「rms」を付けます。 |
|
|
|
例えば、交流100Vであれば、 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
