◎はじめに |
|
|
|
例えば、テスタを用いた測定でも、テスタ付属の「テストリード」だけでなく、色々な |
|
|
測定用プローブがあると便利です。 |
|
|
今回は「あると便利な測定プローブ」を紹介します。 |
|
|
|
◎ピンセットプローブ |
|
|
|

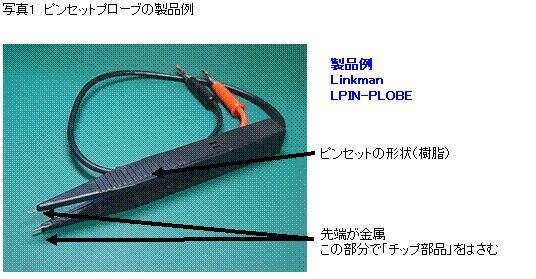

「ピンセットプローブ」とは写真1のように形状がピンセットになっているものです。 |
|
|
ピンセット(樹脂)の先端が金属部でこの部分でチップ部品(抵抗、コンデンサ等)を |
|
|
はさみます。 |
|
|
一般的なテストリードでチップ抵抗(コンデンサ)の定数確認を行うのは難しいものです。 |
|
|
このような時にピンセットプローブを用います。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

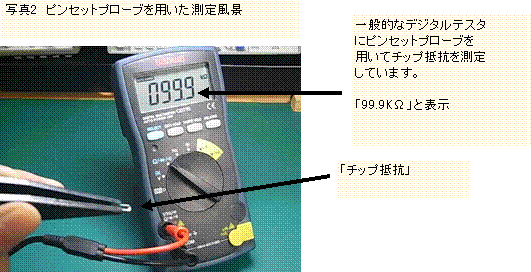

写真2にピンセットプローブを用いた測定風景を示します。 |
|
|
この例ではチップ抵抗を測定しています。 |
|
|
|
チップ抵抗だけでは無く、「Cメータ」を用いてのチップコンデンサの定数確認(測定) |
|
|
にも使用出来ます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎4端子プローブ |
|
|
|
「4端子プローブ」とは写真3のような形をしていて、プローブ(リード)が4本です。 |
|
|
洗濯バサミのような形で、その先端の金属部分で部品のリードをはさみます。 |
|
|
赤、黒の洗濯バサミの中にプローブ(リード)が2本入っていて合計4本です。 |
|
|
このプローブの主な使用用途は「ミリオーム(mΩ)」などの微少抵抗を測定するときに |
|
|
用います。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

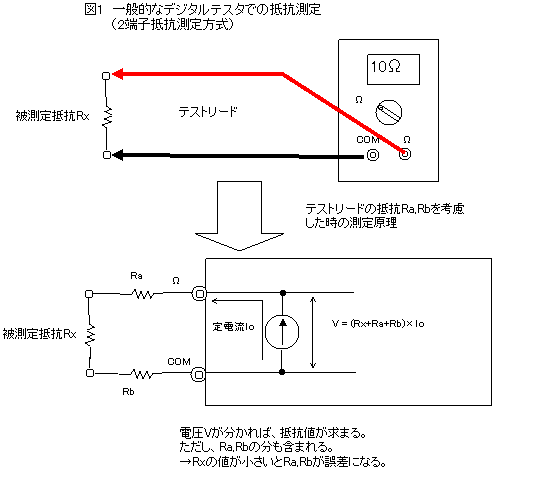

図1に一般的なデジタルテスタでの抵抗測定原理を示します。 |
|
|
テスタ内で「いつも一定な電流を流す定電流源Io」により測定しようとする抵抗Rxに |
|
|
電流を流します。 |
|
|
これにより電圧Vが発生しますので、これを抵抗値に換算します。 |
|
|
ただし、テストリードの抵抗分Ra,Rbの成分もありますから、Rxの値が小さいとRa,Rbの分 |
|
|
が測定誤差になります。 |
|
|
このように、端子2個で行う方法を「2端子抵抗測定方式」と言います。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

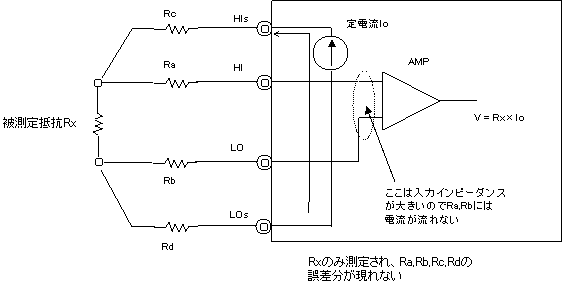

2端子抵抗測定方式に対し、測定端子を4個(図2において、HI,LO,HIs,LOs)用いる方法を |
|
|
「4端子抵抗測定方式」と言い、その原理を図2に示します。 |
|
|
この場合も定電流Ioを用いますが、電圧V測定用のAMPの入力インピーダンス(抵抗) |
|
|
が高いので、Ra,Rbには電流は流れません。 |
|
|
したがって、電圧VにはRxによる電圧降下分のみが現れRa,Rbによる誤差を生じません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4端子測定方法に用いるプローブを「4端子測定プローブ」と言います。 |
|
|
|
|
|

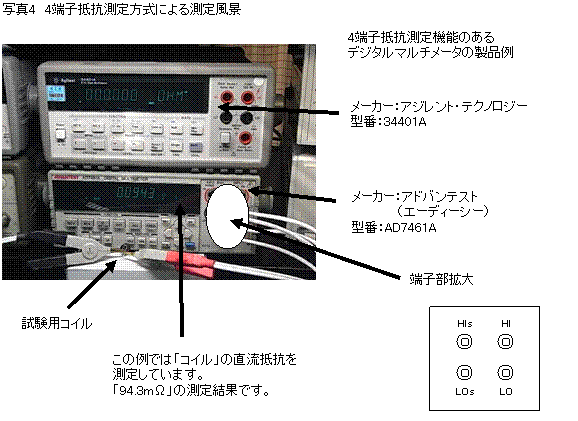

写真4に4端子測定方式による測定風景を示します。 |
|
|
|
この例では「コイル」の「直流抵抗」を測定しています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
以上のように4端子測定プローブは4端子測定に対応したデジタルマルチメータに用いられます。 |
|
|
写真3のように洗濯バサミの先端部がかなり「ガッチリ」していて、つかみやすい構造です。 |
|
|
|
したがって、2端子測定時でもこの4端子プローブの2本のみをテストリード替わりに用いるのも |
|
|
1つのアイデアです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
