ターミナル・チップ(プラグ・ジャック)

ターミナル・チップ(プラグ・ジャック)

電気器具の電流の出入口や、他の電気器具につなぐ箇所に取り付ける部品のことです。

入力用、出力用など用途に応じ各種の形、大きさ、色があります。

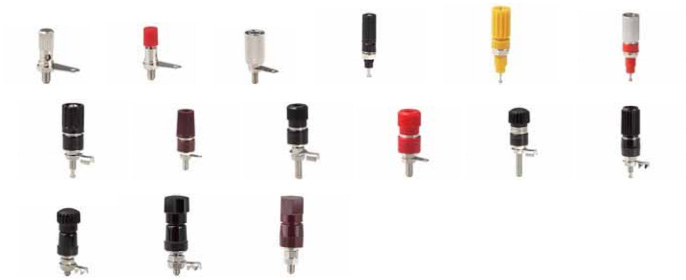

ターミナル

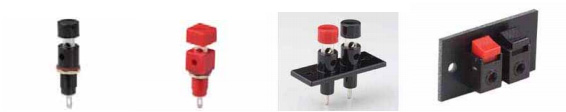

ワンタッチターミナル

ターミナルについて
カ夕ログに(ツマミ取り外し不可)と記載のある製品は、ツマミをゆるめた時にも一定の位置で内に設けられた ストッパーが働き、脱落の心配がありません。
主軸の基部に横穴のある製品は、横穴にピンチップ、テスター棒、電線等が挿入できます。
頭部に中空部のある製品は、その径に適合するバナナプラグ等の接続ができます。
金属製のターミナルについては、アース用端子としてご使用下さい。

チッププラグ

チップジャック

チップジャックについて

ジャックには、各々適合するピン径のプラグを接続して下さい。

矢型チップ	テスター棒

使用上の注意事項

定格電圧、定格電流の範囲でご使用下さい。

ご使用の際には実装機器での作動をご確認の上でご使用下さい。

接続電線は、使用電流に適合する電線をご使用下さい。

ハンダ付けは、樹脂部を変形させないよう短時問で行って下さい。

屋内使用を目的として設計されています。屋外でのご使用は避けて下さい。

直射日光の当たる場所、結露や氷結の発生する場所でのご使用は避けて下さい。

振動や衝撃の加わる環境でのご使用は避けて下さい。 高温、低温、多湿、塵挨等の多い環境や水、各種油、薬品(洗剤含む)、腐食性ガス等がかかるような環境での ご使用は避けて下さい。

製品取り付けについて

取り付けは個別に規定する取り付け孔、締付トルクを守って下さい。また締付の際にはご使用ナットに合った (ナットニ面幅寸法)工具をご使用下さい。
パネル取り付け後、製品を無理に押したり、回したりしないで下さい。
