コネクターについて

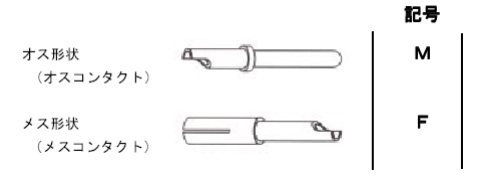

コネクターに組み込まれるコンタクトにはオス形状とメス形状の２種類があります。

インサートについて

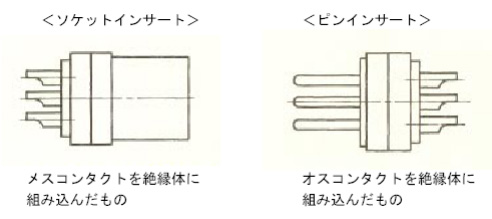

・絶縁体にコンタクトを組み込んだものをインサートと呼びます。
インサートにはソケットインサートとピンインサートの２種類があります。

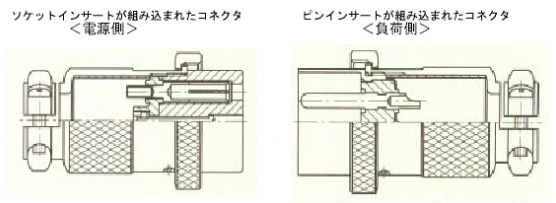

・ピンインサートはコンタクトが露出しているため負荷側として使用し（電源側に使用すると露出したコンタクトに触れて感電する危険性があります）、ソケットインサートはコンタクトが絶縁体に覆われているので電源側に使用します。

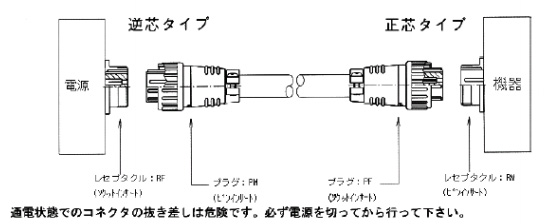

コネクターには、＜正芯・逆芯＞という区別があります。具体的には、以下の通りです。

＜正芯タイプ＞記号
・ソケットインサートが組み込まれたプラグ類・・・・ＰＦ，ＬＰＦ，ＧＰＦ，ＳＰＦ
・ピンインサートが組み込まれたレセプタクル類・・・ＲＭ，ＲＭ（カク），ＣＲＭ
・ピンインサートが組み込まれたアダプタ類・・・・・ＡｄＭ，Ａｄ(Ｆ)Ｍ
注）ただし、ＮＣＳ，ＮＷＰＣシリーズは、ＰＦ，ＲＭ，ＡｄＭのコンタクト形状を省略し、単にＰ， Ｒ，Ａｄとすることがあります。

＜逆芯タイプ＞記号
・ピンインサートが組み込まれたプラグ類・・・・・・ＰＭ，ＬＰＭ，ＧＰＭ，ＳＰＭ
・ソケットインサートが組み込まれたレセプタクル類・ＲＦ，ＲＦ（カク），ＣＲＦ
・ソケットインサートが組み込まれたアダプタ類・・・ＡｄＦ，Ａｄ(Ｆ)Ｆ

特長

・メタルコネクターの基本形でさまざまな回路に使用

・堅牢で単純な構造のため機械的・電気的に安定

電線接続方式 ： はんだづけ

丸型コネクターは、さまざまな工作機械や装置がひしめく工場などの生産現場、さらに、建設や農業など幅広い産業分野で活用されている電力供給および制御・操作用ケ－ブルを中継するコネクターです
