各種コネクター

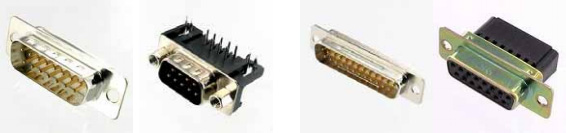

D‐Sub コネクター

パソコンやワークステーション等の各種インターフェイス用コネクター

XM2 シリーズ(オムロン製)

定 格 定格電圧 AC300V 定格電流 5A 接触抵抗 15mΩ以下
適合電線 ソルダーカップ端子の適合電線は、AWG22~28(単線、より線)です。

ダストカバー

フード注:ロックネジが3種類あります。

XM2S‐□□11(ミリネジM2.6) XM2S‐□□12(ミリネジ M3) XM2S‐□□13(インチネジ)

フード適合ケーブル XM2S‐09□□ 最大外径 9φ XM2S‐15□□ 最大外径 10φ

XM2S‐25□□ 最大外径 11φ XM2S‐37□□ 最大外径 13φ

固定具注:ネジが3種類あります。

XM2Z‐007△

XM2Z‐000△

XM2Z‐001△

XM2Z‐002△

□□には、極数が入ります。

△には、ネジの種類を表す数字が入ります。 1:ミリネジM2.6 2:ミリネジM3 3:インチネジ

CD 形圧着タイプコネクター(ヒロセ)

圧着結線方式の角形多極コネクターです。極数は、9・15・25・37の4種類
適合電線 AWG20~28(2種類の端子を使用)
定 格定格電圧 AC350V 電流容量 3A 接触抵抗 25mΩ以下
用 途電子計算機、周辺・端末機器、制御機器、計測機器など

雄コネクター

雌コネクター

リボンケーブル用 FD 形コネクター(ヒロセ)

FD形コネクターは、リボンケーブル圧接結線のコネクターです。
極数は 9・15・25・37の4種類
適合電線 標準ピッチ 1.27mmのリボンケーブル
定 格定格電圧 AC200V 電流容量 1A 接触抵抗 25mΩ以下
用 途電子計算機、周辺・端末危機、制御機器、計測機器など

雄コネクター

雌コネクター

57 シリーズ(DDK)

セントロニクスプリンターインターフェースに 36Pタイプが使われる他、50Pはパソコンと周辺機器を接続する SCSIコネクターとして有名です。
他に、セントロニクスコネクター、アンフェノールコネクター、アンフェノールフルピッチコネクター、フルピッチコネクター、マイクロリボンコネクター等の呼び名があります。

定格電圧 AC500V 定格電流 5A 接触抵抗 5mΩ以下
極 数 14・24・36・50
適合電線 単線:0.65mm(導体径)又は、AWG#22
  より線:0.2mm2(導体断面積)又は、AWG#24

30タイプ:ケーブルフード付ストレートプラグ

57‐30□□0

40タイプ:スプリングロック付レセプタクル

57‐40□□0

57LE シリーズ

嵌合部を金属シェルで被い、電磁波によるノイズ対策を施したL形ディップタイプのコネクターです。

57LE-40□□0-77CO

57Fシリーズ



ダストキャップ

フラットケーブル圧接タイプのコネクター

レセプタクル(40タイプ)用

57F‐30□□0‐20S

57F‐40□□0‐20S

57□□S

□□には、極数が入ります。

インターフェイス用コネクター

MRシリーズ(本多通信)
モールドガイドにより結合が容易、ばねロックのため着脱がワンタッチで可能
用 途 電子機器、通信機器、データ端末機器、計測器、医療機器、レジャー機器など

数 8・16・20・25・34・50・60

定格電圧 AC300V定格電流 3A接触抵抗 5mΩ

雄コネクター

雌コネクター

カバー

固定具

MR‐□□M

MR‐□□F

MR‐□□L

MR‐R4

□□には、極数が入ります。

コンセント・コネクター(サトーパーツ)

定 格電圧 AC125V電流 6A接触抵抗 10mΩ以下

極 数 2・3・4・6

取扱注意事項

定格電圧、定格電流以内でご使用下さい。
通電中の挿抜は危険ですので行わないで下さい。
挿抜は、真っ直ぐに行って下さい。
嵌合は指定のプラグ、レセプタクル(ジャック)間にて行って下さい。
使用の際には実装機器での動作をご確認の上ご使用下さい。
端子への結線(特にハンダ付けの場合)はプラグとレセプタクル(ジャック)が未嵌合の状態で行って下さい。

結線上の注意

ハンダ付けで結線する際、樹脂部分を変形させないよう短時間で処理して下さい。また、端子部分への異常加圧は避けて下さい。
電線に事前に予備ハンダを行うと、比較的ハンダがのり易く短時問で処理できます。
端子への結線(特にハンダ付けの場合)はプラグとレセプタクル(ジャック)が未嵌合の状態で行って下さい。
ハンダ付けで結線する際、樹脂部分を変形させないよう短時間で処理して下さい。また、端子部分への異常加圧は避けて下さい。
電線に事前に予備ハンダを行うと、比較的ハンダがのり易く短時問で処理できます。
ピン先端にハンダ付けを行い結線する製品(ピンプラグ等)は、ピン外周(円筒部)にハンダ、フラックスが付着しないようご注意下さい。
配線後、線の重力や張力がプラグ、レセプタクル(ジャック)の端子にかからないようご注意下さい。

電源コネクター

インレット:(機器への入り口):電源コードの先端に付けられているプラグ又はレセプタクルとも呼ばれる。

アウトレット:(供給電源の出口):屋内配線の出口として設けられているコンセントや商品としてタップなどとも呼ばれている。

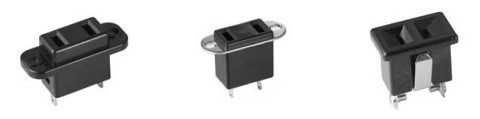

電源ソケット(ACソケット)

AV機器、コンピュータ関連機器、家電製品等の電源用

フラットケーブルコネクター

特 長 誤挿入防止機構
  ①ピンヘッダー側にガイドキーを差し込み、凸部を作りソケットの凹部を組合せてガイドする方式。(MIL規格)
  ②ソケットの穴にボラライジングキーを埋め込み、ガイドする方式。
  ③ソケット側に凸部がついたものとピンヘッダー側の中央部のスロットと組合せてガイドする方式。
適合電線 〈UL2651〉AWG#28フラットケーブル(7本/0.127mm、外被径0.9±0.1mm)です。
定 格 定格電流 1A 定格電圧 AC200V
用 途 コンピュータ、端末機器、PPC、 各種電子機器、OA機等。

ソケットタイプ

アングルディップ

ストレートディップ

ラッピングタイプ

中継タイプ

特長

機器内配線のケーブル対ケーブル用としてご利用できます。

ピンヘッダー

特長

基板に対し垂直に接続するストレートタイプ、

平行に接続するライトアングルタイプがあります。

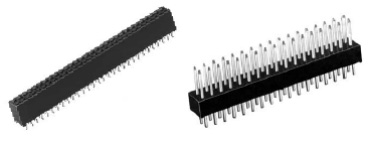

板対基板用コネクター(2.54ピッチ)

基板対基板を水平または、直角に接続することが可能です。

用 途コンピュータ、端末機器、各種電子機器、OA機器。

定 格定格電流3A 定格電圧AC300V
