セラミック発振子（セラロック）

概要

セラミック発振子は、圧電セラミックスの機械的共振を利用した振動子で、マイコンやリモコン

などの基準周波数として利用されます。

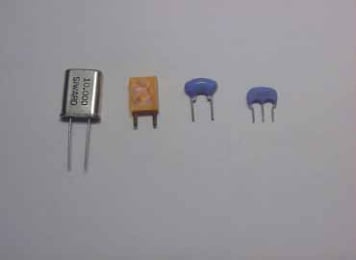

同じように機械的振動を利用したものに「水晶振動子」がありますが、これと比べて、

・形状が小さい
・3端子型は発振用コンデンサ（負荷容量）が不要
・安価

などの特徴があります。なお、「セラロック」は村田製作所の商品名です。

その他、以下のような特徴があります。

	シンボル	周波数精度	温度安定性	発振用 コンデンサ
水晶振動子		±50ppm	±50ppm	必要
セラミック発振子 （2端子）		±0.5%	±0.2%	必要
セラミック発振子 （3端子）		±0.5%	±0.2%	不要

発振素子としての性能

以下に村田製作所のリードタイプ3端子CSTLSシリーズの規格を示します。

品番	周波数範囲(MHz)	周波数精度	温度安定性	温度範囲
CSTLS_G	3.40～10.00	±0.5%	±0.2%	-20～+80
CSTLS_X	16.0～70.00	±0.5%	±0.2%	-20～+80

発振回路例

（１）　2端子型

図１
