7セグメントLED

１．概要

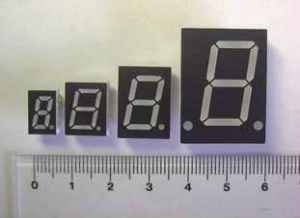

7セグメントLED(セブンセグメントLEDまたは、ななセグメントLEDと発音）は複数のLEDを１つのパッケージに収めたもので、英数字やバーグラフを表示するためのLEDです。

セグメント(segment)とは「切片」「部分」「線分」などの意味ですが、図１のように各部分を指します。

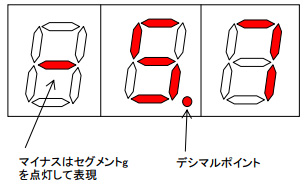

LEDの点灯を　○　、消灯を　×　とすれば、各数字に対応した組み合わせは表１のようになります。

表１

a	b	c	d	e	f	g	表示
○	○	○	○	○	○	×	0
×	○	○	×	×	×	×	1
○	○	×	○	○	×	○	2
○	○	○	○	×	×	○	3
×	○	○	×	×	○	○	4
○	×	○	○	×	○	○	5
×	×	○	○	○	○	○	6
○	○	○	×	×	×	×	7
○	○	○	○	○	○	○	8
○	○	○	×	×	○	○	9

３．ダイナミック・ドライブ

スタティック・ドライブで7セグメントLEDを点灯させる場合、例えば、デシマルポイントを含めた３桁の場合、8×3桁=24本の制御信号が必要となります。
これを「ダイナミック・ドライブ」で行うと、図９のように11本の制御線で済みます。
このように桁数が多い場合は「ダイナミック・ドライブ」という方法でLEDを点灯させます。

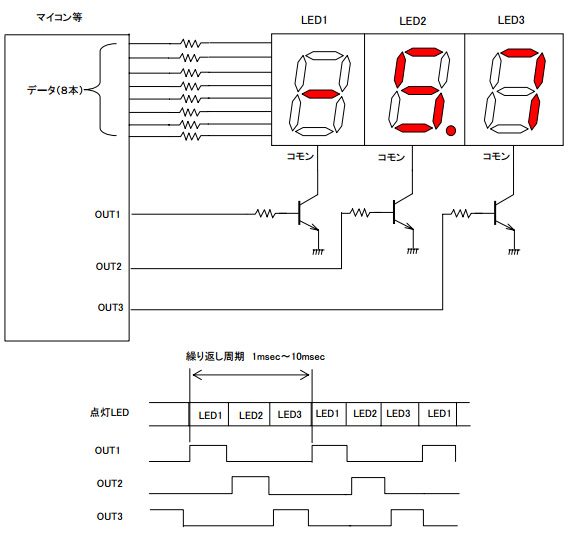

図９にその接続例と、タイムチャートを示します。

図９　ダイナミック・ドライブ（カソードコモン）

各桁のデータ（a～g,dp)は共通に接続し、各桁はOUT1～OUT3が「H」レベルのときに点灯します。つまり、ある時間のみ１つの桁が点灯し、これが周期的に繰り返されて、残像現象によって、すべての桁が点灯されているように見えます。

繰り返し周期はあまり遅いと、ちらついて見えますので、約1msec～10msecで行います。

このようにして、桁数が多い場合は配線本数を削減する目的でダイナミック・ドライブで

行います。
