ゼロプレッシャーICソケット
ゼロプレッシャーICソケット
ゼロプレッシャーICソケットはIC用ソケットの種類の１つで、ICが簡単に着脱できる構造になっています。ZIFソケット(Zero Insertion Force Socket)とも言います。

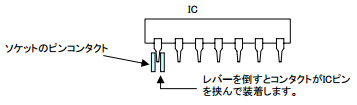

力をかけずにICの着脱が出来、ソケットに着脱用のレバーが付いていて、このレバーを倒すとICが固定され、レバーを起こすとICのピンがフリーになります。
ICのテストや、ROMライターなどのIC抜き差しが多い場合に使用します。
図１

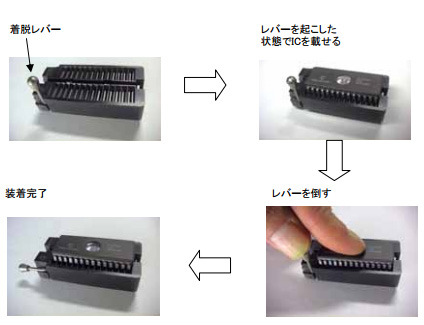

図２に着脱方法を示します。
レバーを起こした状態でICをソケットに載せ、レバーを倒すと装着できます。
図２
図２は28Pで幅600mil(15.24mm)のICを装着した例ですが、同じソケットで幅が 600mil(15.24mm)と幅の狭い300mil(7.62mm)の両方を装着できるものもあります。
図３に300milの装着例とその製品例を図４に示します。
なお、装着できるICはソケットの最大ピン数以下であればICのピン数が少なくても可です。（図３ b 参照）
図３
a)
28Pの幅300mil(7.62mm) のICを装着
b)
8Pの幅300mil(7.62mm) のICを装着
図４ 製品例
メーカー |
型番 |
ピン数 |
ARIES |
ゼロプレッシャ28P |
28 |
ARIES |
ゼロプレッシャ40P |
40 |
ARIES |
ゼロプレッシャ42P |
42 |
