振動スイッチ

振動センサ（衝撃センサ）

　　１．概要

圧電セラミックスを応用した製品の中で「振動センサ（衝撃センサ）」があります。

センサに衝撃を与えると電圧を発生し、これにより衝撃（振動）を検知すること

が出来ます。

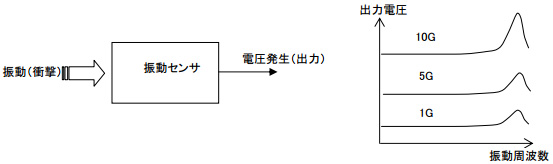

また、出力電圧は下図のように衝撃値(G)の大きさに応じて出力されます。

応用例として、センサを窓ガラスなどに貼り付けて、窓ガラスが破られたときの衝撃を検知

する防犯用機器などがあげられます。

（用途）

・ドアや窓からの侵入検知

・盗難防止

　　２．製品例

村田製作所製の衝撃センサ PKS1-4A1 を以下に示します。

出力電圧	外観 (PKS1-4A1)
