ADコンバータ
1.概要
ADコンバータとは、Analog to Digital Converter の略でアナログ信号をデジタル信号に変換する回路です。

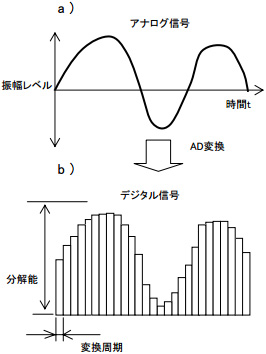

アナログ信号は図1 a ) のように連続
した値ですが、これをAD変換すると
b ) のように不連続の値になります。
b ) の縦軸はデジタルで表現できる
アナログ信号の振幅レベルの細かさ
になり、これを「分解能」(ぶんかいのう)
と言います。
例えば、分解能が8ビットであれば
00000000、00000001、00000010
・・・・・・・・・・・・・・ 11111111
の256通りですから、アナログ信号の
振幅は256とおりで表現されます。
b ) の横軸は時間に対する変換の
細かさになり、「変換周期」または
サンプリングレートと呼ばれます。
分解能が多く、変換周期が早いほど、
より、アナログ信号に近いことになります。
専用のADコンバータICはマイコン(CPU)
で制御しますが、接続は大きく2つに分けて
・シリアルインターフェース
・パラレルインターフェース
に分かれます。
図1
2.製品例
製品例を表1に示します。 表1 製品例
型番 |
メーカー |
電源電圧 |
分解能 |
|
インター |
変換時間 |
クロック |
パッケージ |
||
チャンネル |
|
フェース |
||||||||
|
|
|
|
|
|
|
|
|||
ADC0804LCN |
NS |
4.5~6.3 |
8bit |
1ch |
パラレル |
100μs |
- |
20P DIP |
||
ADC0820CCN |
NS |
4.5~8 |
8bit |
1ch |
パラレル |
2.5μS |
- |
20P DIP |
||
MAX153CPP |
マキシム |
+5または |
8bit |
1ch |
パラレル |
660nS |
- |
20P DIP |
||
|
|
±5 |
|
|
|
|
|
|
|
|
ADC0832CCN |
NS |
4.5~6.3 |
8bit |
2ch |
シリアル |
- |
400KHz max |
8P DIP |
||
ADC0838CCN |
NS |
4.5~6.3 |
8bit |
8ch |
シリアル |
- |
400KHz max |
20P DIP |
||
MAX1110CPP |
マキシム |
2.7~5.5 |
8bit |
8ch |
シリアル |
- |
500KHz max |
20P DIP |
||
MAX1242BEPA |
マキシム |
2.7~5.25 |
10bit |
1ch |
シリアル |
7.5μS |
- |
8P DIP |
||
Microchip |
2.7~5.5 |
22bit |
1ch |
シリアル |
13.75sps |
- |
8P SOP |
|||
NS:ナショナルセミコンダクタ |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
外観例 |
|
|
|
|
詳細は各メーカーのデータシートを参照願います。 |
|
ADC0832CCN |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
