RL78/G13 MCU(32MHz 24ピン)【R5F1007CGNA#U0】

RL78/G13 MCU(32MHz 24ピン)【R5F1007CGNA#U0】

数量
現在20個から購入可能
現在1個単位で購入可能
20個以上
¥314(税抜)
50個以上
¥299(税抜)
100個以上
¥277(税抜)
200個以上
¥252(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

商品説明

RL78ファミリG13グループ16ビット汎用マイクロコントローラ
RL78/G13は、3段パイプラインによるCISCアーキテクチャを採用した16ビットの汎用マイクロコントローラです。最小命令実行時間を高速(0.03125μs)から超低速(30.5μs)まで変更できます。動作時66μA/MHz、スタンバイ時230nAという低消費電流と、41DMIPS(32MHz時)の高性能を両立させています。発振子、フラッシュメモリ、A/Dコンバータなどを搭載しており、安全機能(ハードウェアの不正動作を検出する機能)により欧州の家電安全規格(IEC60730)にも対応可能です。プログラムメモリから命令を実行し、データフラッシュメモリを書き換えることができるバックグラウンド操作が可能です。
Basic Information
FamilyRL78
SeriesRL78/G1x
GroupRL78/G13
Memory
Program memory32 KB Flash memory
RAM2 KB
Data Flash4 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURL78 (16-bit)
Max. Frequency32 MHz
On-chip Oscillator Freq.High-Speed: 32, 24, 16, 12, 8, 4, 1MHz
Low-speed: 15kHz
Power-On ResetYES
Low Voltage DetectionYES
DMA RemarksDMAC x 2 ch
External Interrupt Pins5
I/O Ports20
Timers
8-bit Timers4 ch
16-bit Timers8 ch
Watchdog Timers1 ch
Other Timers12-bit Interval Timer x 1 ch
PWM Output3
Analog
A/D Converters10-bit x 6 ch
Interfaces
CSIs2 ch
UARTs2 ch
I2Cs3 ch
Operating Conditions
Operating Voltage2.4 to 5.5 V
Operating Temperature-40 to 105 ℃ (Ambient Temperature)

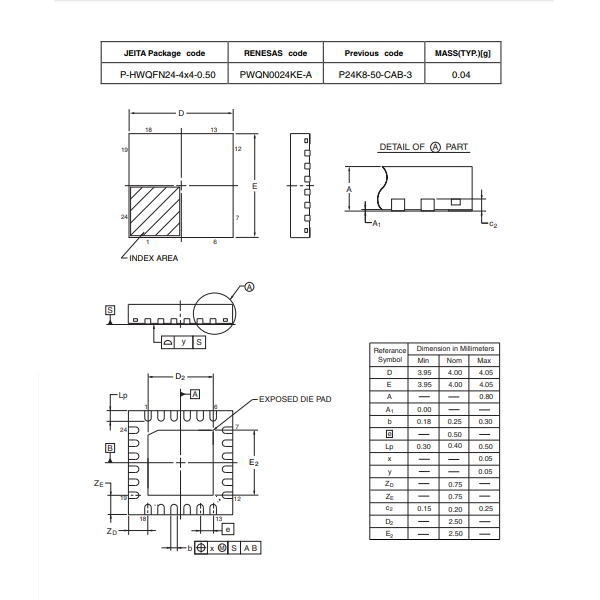

Package
Pins24
Pin pitch0.5 mm
Package TypeHWQFN
Body Size4x4 mm2
Mounting height0.8 mm
Mass0.04 g
Renesas codePWQN0024KE-A (old: P24K8-50-CAB-3(RL78) )
JEITA codeP-HWQFN24-4x4-0.50


■ダウンロード
Datasheet - Device
User's Manual: Hardware - Device
その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
591499 0000000200658546 !100! R5F1007CGNA#U0
