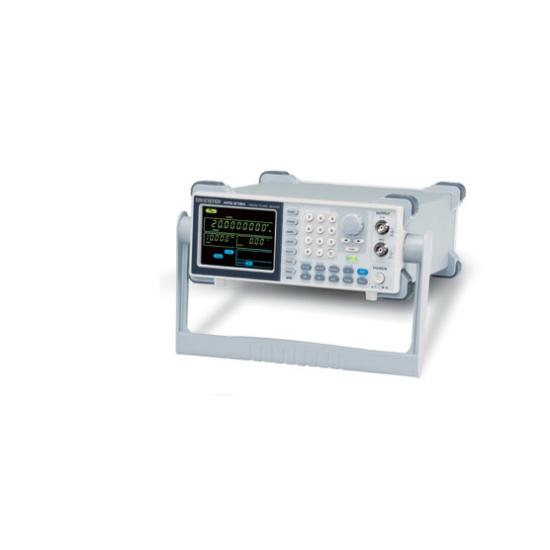

任意波形ファンクションジェネレータ【AFG-2125】

任意波形ファンクションジェネレータ【AFG-2125】

メーカー名:
型番:
AFG-2125
品質ランク:
M1
数量

1台以上
¥69,300.00(税抜)
納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

任意波形ファンクションジェネレータ【AFG-2125】の概要

特に指定が無い限り仕様は、50Ω負荷時で30分以上エージングした後の特性です。
任意波形機能
サンプルレート20 MS/s
繰り返しレート10MHz
波形メモリ長4Kポイント
振幅分解能10ビット
波形メモリ(不揮発性)10波形
周波数範囲
正弦波、方形波0.1Hz〜25MHz
三角波、ランプ波0.1Hz〜1MHz
分解能0.1Hz
確度
安定度±20ppm
エージング±1ppm/year
許容差≦ 1 mHz
出力特性
振幅(1)????≦20MHz1 mVpp 〜 10 Vpp(50Ω負荷)
2 mVpp 〜 20 Vpp(オープン回路)
振幅(2)????>20MHz1 mVpp 〜 5Vpp(50Ω負荷)
2 mVpp to 10 Vpp(オープン回路)
確度±設定×2%±1 mVpp(1 kHz、>10 mVppにて)
分解能1 mVまたは3 digits
平坦性±1%(0.1dB)<100kHz
±3%(0.3dB) ≦5MHz
(正弦波、1 kHz基準)
単位Vpp、Vrms、dBm
オフセット
範囲????≦20MHz±5 Vpk ac +dc (50Ω負荷)
±10Vpk ac +dc (オープン回路)
範囲????>20MHz±5 Vpk ac +dc (50Ω負荷)
±10Vpk ac +dc (オープン回路)
確度設定×2% + 5 mV+ 振幅 X 0.5%
メイン出力
出力インピーダンス約50Ω (固定)、> 300kΩ (出力オフ時)
出力保護機能短絡保護
同期出力TTLコンパチブル、負荷>1kΩ
出力表示50Ω/Hiで出力レベル表示を切替可能
正弦波特性
高調波ひずみ-55dBc DC〜200kHz, 振幅 > 0.1Vpp
-50dBc 200kHz〜1MHz, 振幅 > 0.1Vpp
-35dBc 1MHz〜5MHz, 振幅 > 0.1Vpp
方形波特性
立ち上がり/立下り特性<25ns(最大出力、50Ω負荷時)
オーバーシュート<5%
対象性周期の1% +1 ns
デューティー可変1.0%〜99.0%≦100kHz
20.0%〜80.0%≦5MHz
ランプ波特性
直線性< ピーク出力の0.1%
シンメトリ可変範囲0.0%〜100.0%、0.1%ステップ
AM変調
キャリア波形正弦波、方形波、三角波
変調波正弦波、方形波、三角波
変調周波数内部;2mHz 〜 20kHz、外部;DC〜20kHz、±5V*(2)
変調度0% 〜 120.0%
信号ソース内部 / 外部
FM変調
キャリア波形正弦波、方形波、三角波
変調波正弦波、方形波、三角波
変調周波数内部;2mHz 〜 20kHz、外部;DC〜20kHz、±5V (3)
偏差DC 〜 12.5MHz
信号ソース内部 / 外部
FSK変調
キャリア波形正弦波、方形波、三角波
変調波方形波(デューテー比;50%固定)
変調レート内部;2mHz 〜 100kHz、外部;DC〜最大周波数、TTLレベル
周波数範囲2mHz 〜 各波形の最大周波数
信号ソース内部 / 外部
スイープ
波形正弦波、方形波、三角波
種類リニア/ログ
方向上昇または下降
スタート/ストップ周波数100μHz 〜 最高周波数
スイープ時間1ms 〜 500s
トリガ内部/外部トリガ入力(TTLレベル)
信号ソース内部 / 外部
周波数カウンタ機能
測定周波数5Hz〜150MHz
ゲート時間0.01s、0.1s、1s、10s、選択可能
入力インピーダンス1kΩ/1pF
入力感度35mVrms〜30Vms (5Hz〜 150MHz)
入出力端子
トリガ入力スイープ機能用、背面BNC端子
MOD入力変調機能用、背面BNC端子
周波数カウンタ入力5Hz〜150MHz、ゲート時間選択可能
SYN出力メイン信号の同期信号
MOD出力変調信号を出力、背面BNC端子
機能
インターフェースUSBデバイスポート
表示3.5インチカラー液晶ディスプレイ
保存/呼出パネル設定 10クループ(メモリ番号;0〜9)
ARB波形 10クループ(メモリ番号;10〜19)
一般仕様
電源電圧AC100〜240V , 50〜60Hz
動作環境仕様保証温度範囲;18℃〜28℃
動作温度範囲;0℃〜40℃、相対湿度;≦80%、0℃〜40℃、≦70%、35℃〜40℃
消費電力約25 VA
寸法・質量266(W) x 107 (H) x 293(D)、約2.5kg
付属品CD-ROM(取扱説明書)、BNC-ワニ口ケーブル、GTL-101×2本
注意:(1):1mVの設定はできますがS/Nは悪くなります。
(2):MOD入力ポートから直流電圧を入力した場合、正電圧で振幅が大きくなり、負電圧で振幅が最小になります。
(3):MOD入力ポートから直流電圧を入力した場合、正電圧でキャリア周波数増加し、負電圧でキャリア周波数が減算されます。(キャリア周波数±最大偏差周波数)
