◎はじめに |
|
|
|

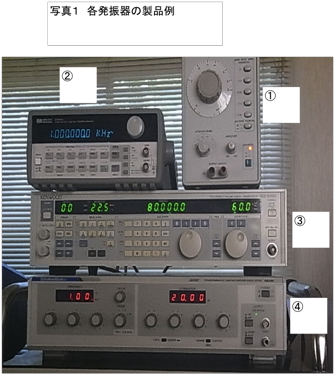

信号源として用いる発振器の代表的なものを以下に記します。 |
|
|
|
|
|
|
|
(オーディオ発振器) |
|
|
|
|
|
|
|
・主にオーディオ帯域(低周波)の信号を発生 |
|
|
|
|
・発生波形は「正弦波」、「矩形波」 |
|
|
|
|
・低周波発振器またはRC発振器とも呼ばれる |
|
|
|
|
|
|
|
|
|
|
|
|
|

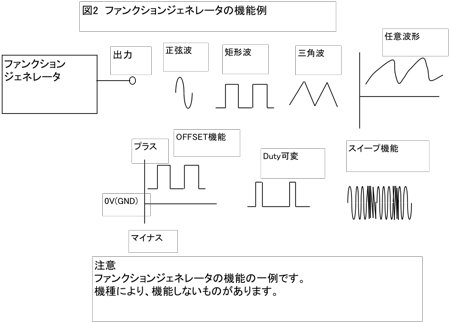

(ファンクションジェネレータ) |
|
|
|
|
|
・種々の波形を発生 |
|
|
正弦波、矩形波、三角波、任意波形等 |
|
|
・スイープ機能、出力オフセット機能等、色々な機能がありテスト信号源 |
|
|
として用いられる |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(標準信号発生器) |
|
|
|
・無線機器の信号源として用いられる |
|
|
・RF信号発生器またはRFシグナルジェネレータとも呼ばれる |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
オーディオ発振器は機種によっては比較的安価なものがあり、趣味の電子工作でも |
|
|
自作オーディオ機器の動作確認、調整に必要な測定器です。 |
|
|
そこで今回はこの「オーディオ発振器」を紹介します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎動作原理 |
|
|
|
主に「ウィーンブリッジ発振回路」が用いられ、動作原理はパーツまめ知識の |
|
|
「低周波発振器の製作」を参照願います。 |
|
|
◎操作方法 |
|
|
|
オーディオ発振器は測定器の中では操作は簡単です。 |
|
|
写真2にAD-8626の操作部(フロントパネル)を示します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(手順1) |
|
|
Bの「波形選択ボタン」で出力したい波形(正弦波か矩形波)を選択する。 |
|
|
(手順2) |
|
|
希望する周波数レンジを@の「周波数レンジ選択ボタン」で選択し、Aの |
|
|
「周波数ダイヤル」で周波数を設定する。 |
|
|
(手順3) |
|
|
Cの「出力レベル調整ツマミ」とDの「減衰器」で希望の出力レベルと |
|
|
なるようにする。 |
|
|
|

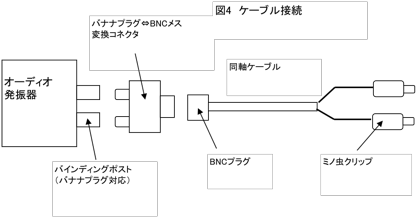

出力端子はこの機種の場合「バインディングポスト」ですが、図4のように変換コネクタを |
|
|
用いて同軸ケーブルを用いれば使い勝手が良く、測定系の接続ケーブルを同軸ケーブル |
|
|
に統一しておくと便利です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎応用例1 |
|
|
|

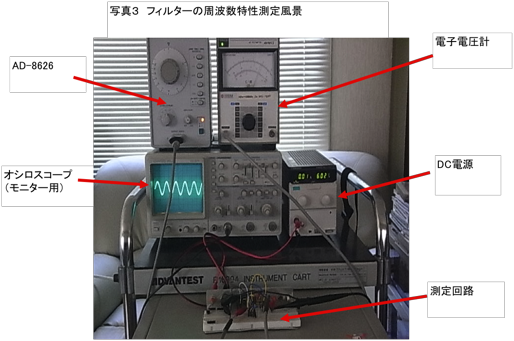

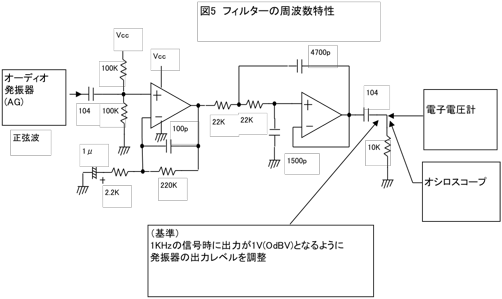

図5に「フィルターの周波数特性」測定例を示します。 |
|
|
|
手順1 |
|
|
・オーディオ発振器(以下、AGと呼ぶ)を「正弦波、1KHz」にする |
|
|
・出力に「電子電圧計」および「オシロスコープ」を接続 |
|
|
(オシロスコープは波形モニター用) |
|
|
手順2 |
|
|
・出力が飽和しない振幅レベル(この例では0dBV)となるようにAGのアッテネータ |
|
|
および出力可変ボリュームを調整 |
|
|
手順3 |
|
|
1KHz時の出力レベルを基準レベル(0dB)とし、AGの周波数を可変し、この時の |
|
|
振幅レベルをグラフにプロットする |
|
|
|

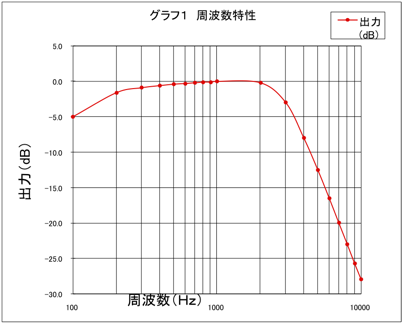

このようにして測定した結果をグラフ1に示します。(Excelで作成) |
|
|
なお、振幅(信号)レベルの測定は一般的なデジタルテスターでは測定出来ません。 |
|
|
オーディオ帯域専用の「電子電圧計」を用います。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
周波数 |
出力 |
|
|
|
|
|
|
|
|
(Hz) |
(dB) |
|
|
|
|
|
100 |
-5 |
|
200 |
-1.6 |
|
300 |
-0.9 |
|
400 |
-0.6 |
|
500 |
-0.4 |
|
600 |
-0.3 |
|
700 |
-0.2 |
|
800 |
-0.1 |
|
900 |
-0.1 |
|
1000 |
0 |
|
2000 |
-0.2 |
|
3000 |
-3 |
|
4000 |
-8 |
|
5000 |
-12.5 |
|
6000 |
-16.5 |
|
7000 |
-20 |
|
8000 |
-23 |
|
9000 |
-25.7 |
|
|
|
|
|
|
10000 |
-28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎応用例2 |
|
|
|
|
|
図6は「矩形波」を用い、オペアンプ増幅回路での「簡易発振チェック例」です。 |
|
|
オーバーシュート量が大きいほど位相余裕がありません。 |
|
|
発振の判断は「オーバーシュート量20%以下」を目安にします。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

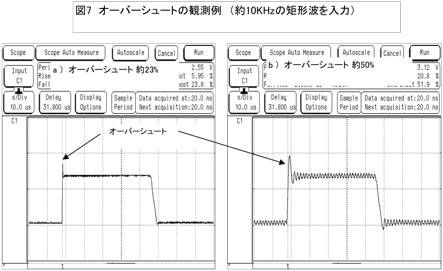

オーバーシュートの観測例を図7に示します。 |
|
|
|
この例では、約10KHzの矩形波を加え、その時のオペアンプ出力を観測したものです。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◎どのようなものを選んだらよいか |
|
|
|
一般的に正弦波の「ひずみ率」が小さく、「出力偏差」が小さいほど価格が高くなります。 |
|
|
|
ひずみ率は小さいほうが望ましく、図8のように発振器のひずみ率が大きいと評価回路 |
|
|
(増幅回路等)を正しく評価することが出来ません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

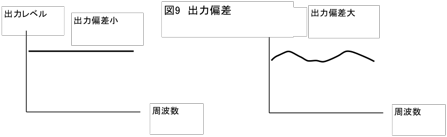

出力偏差は図9のように出力レベルの「平坦度」のことです。 |
|
|
この場合も偏差の大きい発振器を用いた場合、評価回路を正しく評価(測定)すること |
|
|
が出来ません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
以上のように、ひずみ率および出力偏差は小さいほうが好ましいのですが、これは価格に |
|
|
関係しますので、用途により選択します。 |
|
|
|
例えば、オシロスコープを用いての「簡易波形チェック」または図5のようなフィルター特性 |
|
|
を測定(評価)する場合などは、 |
|
|
|
・ひずみ率 0.1%以下 (500Hz〜20KHz) |
|
|
・出力偏差 ア0.5dB以内 |
|
|
|
のような仕様で十分です。 |
|
|
|
このようなクラスのオーディオ発振器は各メーカーから販売されていて、それほど高価なもの |
|
|
ではありません。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
