LED制御回路

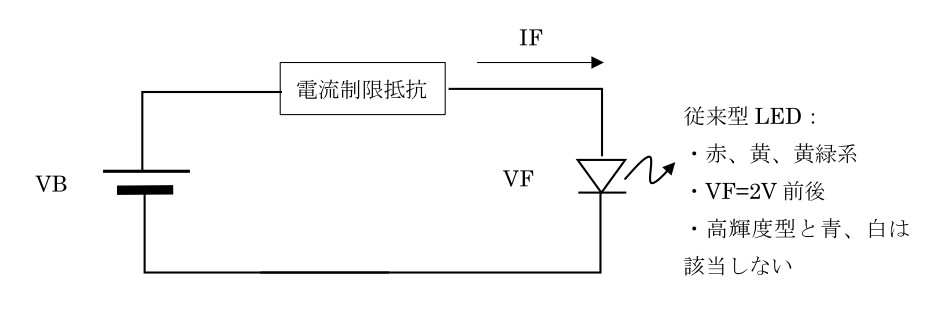

基本のLED

  1. ◎LED を豆電球と同じように使うには電流制限抵抗が必要。
  2. ◎VF(2V 前後)以下の電源電圧では点灯できない(乾電池1本では点灯しない)
  3. ◎明るさは順方向電流 IF にほぼ比例する。
  4. ◎従来型 LED の場合、IF=5~20mA 程度で使う。(LED の定格の範囲で)
  5. ◎IF を大きくする場合、LED と電流制限抵抗の発熱に注意。

例(計算値):

  1. VS=3.3V、VF=2V(赤色 LED の代表値)、電流制限抵抗=120Ω、IF≒11mA
  2. VS=5V、VF=2V(赤色 LED の代表値)、電流制限抵抗=330Ω、IF≒9mA
  3. VS=9V、VF=2V(赤色 LED の代表値)、電流制限抵抗=680Ω、IF≒10mA
  4. VS=12V、VF=2V(赤色 LED の代表値)、電流制限抵抗=1kΩ、IF≒10mA
  5. VS=24V、VF=2V(赤色 LED の代表値)、電流制限抵抗=2.2kΩ、IF≒10mA

製品例

砲弾型 3Φ:HT204SRD(Linkman・赤)HT204GD(Linkman・黄緑)
砲弾型 5Φ:HT333SRD(Linkman・赤)HT333GD(Linkman・黄緑)

より強い光が必要な場合⇒高輝度LED

高輝度 LED:使い方は従来型と同じ、強い光を発生します。

製品例

砲弾型 3Φ:L3-EKR2530-12500(Linkman・赤)BL304G4CA2A01(Linkman・黄緑)
砲弾型 5Φ:L5-EKR2530-12500(Linkman・赤)BL503G4CA2A02(Linkman・黄緑)

青色や白色の光がほしい⇒青色 LED、白色 LED、電球色 LED

青色 LED や白色 LED は従来型とはチップの材質や構造が異なります。(電球色は白色の一種です。)
VF が 3V 前後あり乾電池 2 本以下の電圧では点灯できません。また、一般に高輝度です。
純緑色やピンク、紫色の LED もこのグループに属します。

製品例

砲弾型 3Φ:BL304B2CA1A01(Linkman・青)LLED-W301(白)LA304W5CA1A01(電球色)
砲弾型 5Φ:BL503B2CA1A01(Linkman・青)LLED-W501(白)LA504W5CA1A01(電球色)

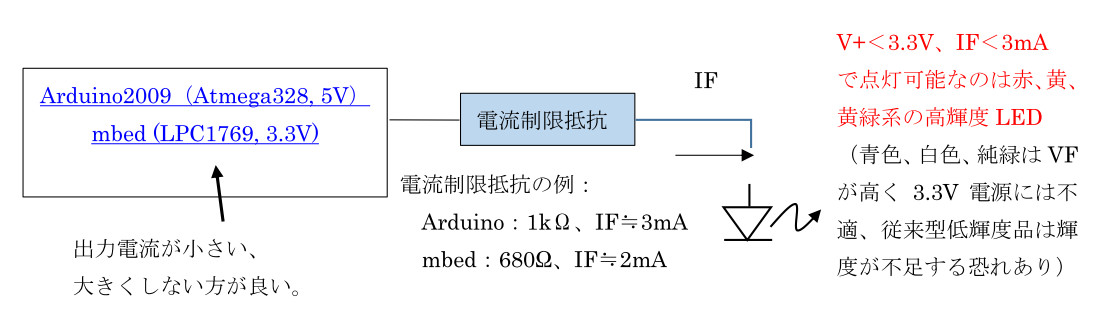

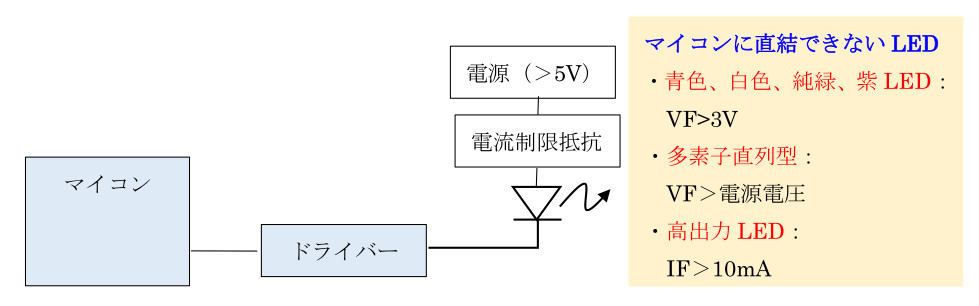

マイコンで白色 LED や高出力 LED を制御する

製品例

●ドライバー
バイポーラトランジスタ:KSC1815,2N3904 / MOS-FET:2N7002
デジトラ:DTC114DTC124 / トランジスタアレイ:TD62083
汎用ロジック IC:TC74AC244P

●低い電源電圧を VF 以上に昇圧する
昇圧コンバータ IC:HT-7750A / 昇圧コンバータキット:MHT77X-5V-KIT

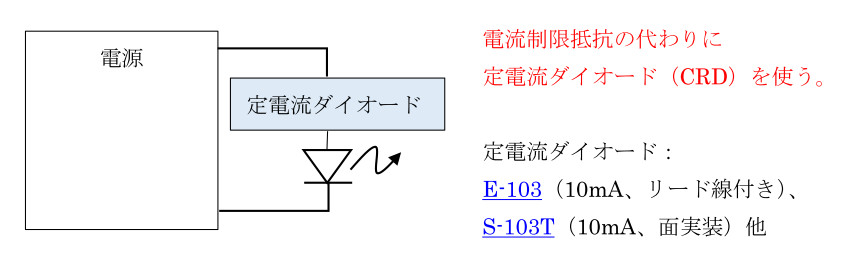

電源電圧が変わっても LED の明るさを一定に保つ

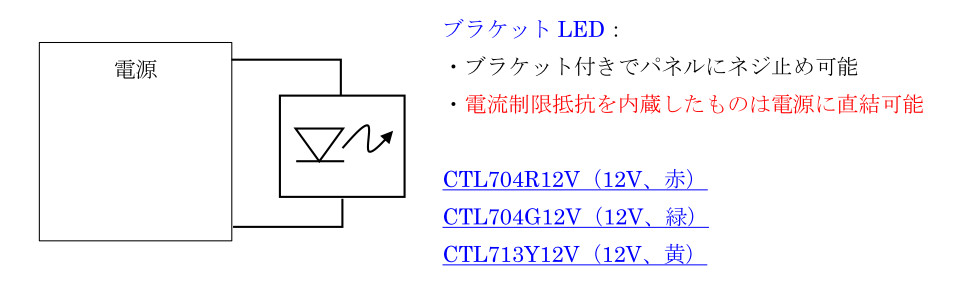

電源の受電表示や配電盤の表示(パイロットランプ)

LED 照明やバックライトなど LED 光源を自作する

製品例

白色 LED /  電球色 LED(その他の発光色 LED) /  LED 機器用電源:ELV12-12-1R0、etc.
LED 照明基板(テープ LED):LED-CIRCLECB-48-CW

様々な色の光を演出する

製品例

三原色:赤色 LED /  緑色 LED /  青色 LED /  フルカラーLED
三原色以外:紫色 LED(その他の発光色 LED) /  黄色 /  黄緑色 /  橙色
フルカラー発色キット:MSH01LED-KIT(マルツエレック)

家庭で自作の室内電飾を楽しむ、イベント用の電飾を作る

製品例

電飾キット /  テープ LED /  マルチカラーLED

メーカー製照明器具の蛍光管や電球を LED に交換する

製品例

LED 電球 電球型 LED:LK-8WM2-1.5V(EK JAPAN)

車の室内灯や室内電飾

製品例

カー用 LED 関連部品 /  車種別 LEDセット /  テープ LED

植物栽培用の光源を作る

製品例

ピンク色 LED(その他の発光色 LED): LHALED-F501LLED-F301
電球色 LED(その他の発光色 LED) /  白色 LED /  赤色 LED

LED を使って文字や絵を表示する

製品例

7セグメント LED
LED マトリックス(その他の発光色 LED):A3880EGA5880EG

ソケットを使って LED を実装する、基板上に高さを揃えて半田付けする、
砲弾型 LED をパネルにワンタッチで取り付ける、光を拡散して発光の刺激を和らげる、など

製品例

LED 付属品
LED ソケット:LQ-1(マックエイト)
LED 取り付けブラケット:PQ-5-7(マックエイト)
LED 拡散キャップ
LED スペーサー:LH53(サンハヤト)
LED 放熱スペーサー:LMC-7(マックエイト)…スペーサー兼放熱器
パネル用 LED ソケット:PP-5-3(マックエイト)…ソケット+パネルブラケット
