◎原理 |
|
|
|
|
|
|
|
|
|
|
デジタルオシロスコープは原理的にアナログオシロスコープと異なり |
|
|
簡単なブロック図を図1に示します。(原理図) |
|
|

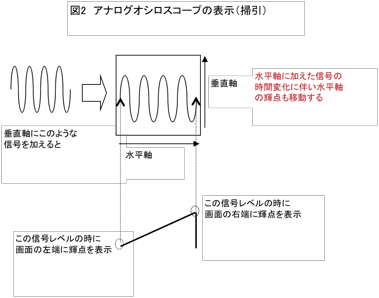

参考としてアナログオシロスコープの表示方法を図2に示します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
アナログオシロスコープはブラウン管の垂直軸に信号を加え、水平軸へ「のこぎり波」を加え |
|
ることにより波形を表示します。 |
|
|
これに対しデジタルオシロスコープは図1のように信号は一旦「AD変換」を行って、データ |
|
メモリに蓄えます。 |
|
|
必要に応じてデータメモリを加工してから表示用メモリへ転送し、このデータを表示させます。 |
|
◎特徴 |
|
|
|
|
|
|
|
|
|
|
|
|
アナログオシロスコープと比べた主な特徴を以下に記します。 |
|
|
|
@データ加工が容易 |
|
|
|
アナログオシロスコープと異なり、一旦、AD変換でメモリに蓄えるので |
|
|
データ加工が容易。 |
|
|
例えば、 |
|
|
・波形の拡大、縮小 |
|
|
・FFT |
|
|
・加算、減算 |
|
|
|
また、トリガポイントの前後の波形(データ)が再生可能で、例えば、 |
|
|
シリアル信号等のデータ解析、タイミング解析が出来ます。 |
|
|
|
A単発現象の観測が容易 |
|
|
|
単発のパルス、ノイズ波形を簡単に記録、再生が出来る。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
写真1は「スイッチのチャタリング」を観測した例です。 |
|
|
アナログオシロスコープではこのような波形は一瞬表示して消えて |
|
|
しまいますが、デジタルオシロスコープではこのような単発現象(信号) |
|
|
を容易に捕らえることが出来ます。 |
|
|
|
B観測波形の保存、再生が可能 |
|
|
|
RS-232C,GPIB,USB等により信号処理(保存、呼び出し)が可能。 |
|
|
ただし、この機能は機種により異なる。 |
|
|
|
他にも色々な機能があり、従来のアナログオシロスコープには無い便利な機能が実現 |
|
|
出来ます。 |
|
|
◎製品例 |
|
|
|
性能、機能は価格に比例します。 |
|
|
|

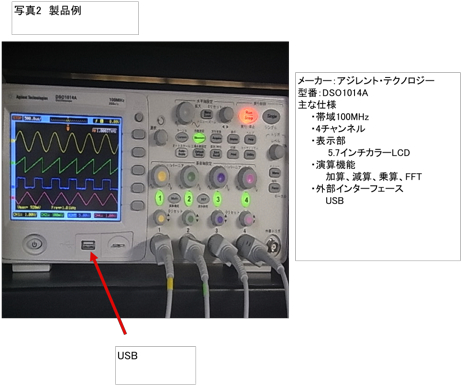

比較的安価な製品例を写真2に示します。 |
|
|
この例のようにアナログオシロスコープと比べて「小型、軽量」の機種もあります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
特に写真2のような「4チャンネルタイプ」は小規模なマイコン(例えば、PIC等)での |
|
|
タイミング解析に便利です。 |
|
|
|
また、最近はデータ(波形)の保存用にUSBのインターフェースを搭載している機種が |
|
|
増えてきましたので、ドキュメント作成に便利です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
