BD621x0AEFJ-EVK評価ボード
DCブラシ付きモータドライバの評価用に開発されたROHMのBD621xAEFJ-EVK

　ROHMのBD621x0AEFJ-EVK評価ボードは、DCブラシ付モータドライバBD62130AEFJ(3A)、BD62120AEFJ(2A)、BD62110AEFJ(1A)用に開発された評価ボードです。
　BD621x0AEFJは、DCブラシ付きモータ用の1チャンネルHブリッジモータドライバを内蔵しています。入力ピンに直接PWM信号を入力することにより、高効率の駆動が可能なドライバです。本ICには、保護回路が内蔵されています。各保護回路の動作は、高信頼性設定に寄与します。

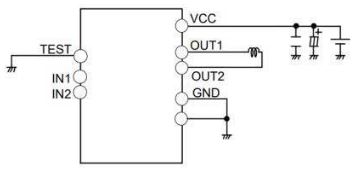

●回路図

特長

- ●IN1とIN2入力ピンの手動制御用スイッチ
  ●PWM制御用MCUをIN1、IN2に接続する際のテストポイント
  ●DCブラシ付きモータとの接続を容易にするコネクタピン
  ●設計プロトタイピング向けの小型サイズ

応用

- ●小型家電製品(掃除機など)
  ●ファクトリオートメーション
  ●ロボット
  ●POS(販売時点管理)機器
  ●ゲーム機
  ●スキャナ
  ●プリンタ(複合機、レーザ、インクジェット、写真、FAX、ミニなど)
  ●普通紙複写機(PPC)
  ●車載用LED室内灯(エアコンランプ、室内灯、クラスタランプなど)
