ビデオのキャプチャ、センサデータの集約、モバイルまたはIoTアプリケーション向けの設計など、EfinixのTitanium Ti180 M484開発キットは、迅速なスタートを切るために必要なすべての要素を提供します。このキットは、Ti180の強化されたMIPI D-PHY(レーンあたり最大2.5Gbpsをサポート)と強化されたLPDDR4/4xコントローラを導入し、高速な外部FPGAフレームバッファの実装を実現します。

　複数のドーターカードが付属しているため、様々なカメラモジュールとの接続が非常に簡単に行えます。このキットには、Raspberry Pi V2カメラが含まれており、これを使用して開発ボードの256MビットLPDDR4Xで最大2Gbpsのビデオストリーミングとデータ保存を行うことができます。また、Arducam社のRaspberry Piカメラモジュールで使用されている22ピンリボンケーブルに対応したIMX477カメラコネクタのドーターカードが2枚追加で付属しています。

　これらのカメラモジュールと接続することで、1230万画素のIMX477センサやカメラモジュールの動画データ処理が可能になります(IMX477カメラモジュール本体は含まれていません)。さらにこの開発キットは、Macronix社の高性能256MB SPI NORフラッシュチップを2個搭載しており、RISC-Vソフトウェアなどの追加データを保存することができます。

　EthernetとHDMI出力のドーターカードも付属しており、ユーザーはFPGAでデータを処理し、ディスプレイや他のシステムに送信することができます。Ti180開発ボードには、FMCコネクタ(FPGAメザニンカード)も搭載されており、そのエコシステム内の他のIOカードに接続することも可能です。FMCコネクタを使用すると、ユーザーのニーズに最も近い概念実証システムを作成することができます。

　これらの機能はすべて、他のFPGAソリューションの中で最高の性能、最小の消費電力、最小のパッケージで提供されます。Titanium開発キットを購入すると、登録ユーザーはEfinixのサイトにログインし、1年間Efinityソフトウェアをダウンロードすることができます(更新とアップグレードを含む)。Efinityソフトウェアは、合成、配置配線、タイミング解析、ロジックアナライザを備えたハードウェアデバッガなど、RTL設計からビットストリーム生成までの完全なツールフローを提供します。

　ソフトウェアはグラフィカルユーザーインターフェース(GUI)を備えており、プロジェクトの設定、ツールフローの実行、結果の表示を視覚的に行うことができます。また、コマンドラインフローやTCLコマンドコンソールも備えています。ソフトウェアで生成されたビットストリームファイルは、開発ボード上のTitanium FPGAをカスタム設計で構成するために使用します。

●開発キットの構成

装備内容

• • ●デモ設計がプリロードされたTitanium Ti180 M484開発ボード
    ●Raspberry Pi v2カメラモジュール
    ●デュアルMIPI対DSI変換用ドータカード
    ●デュアルRaspberry PIカメラコネクタドータカード
    ●IMX477カメラコネクタのドーターカード ×2枚(Raspberry Pi 22ピンリボンケーブル対ArduCamモジュール相互接続用)
    ●FMC-QSEアダプタカード ×1枚
    ●HDMIコネクタドーターカード ×1枚
    ●MIPI/LVDS拡張ドーターカード
    ●15ピンフラットケーブル
    ●30ピンフラットケーブル
    ●22ピンフラットケーブル(100mm、200mm) ×2本
    ●USB Type-Cケーブル
    ●12V、5Aユニバーサル電源アダプタ
    ●Ethernetコネクタドーターカード ×1枚
    ●スタンドオフ ×14個、ネジ ×10個、ナット ×14個

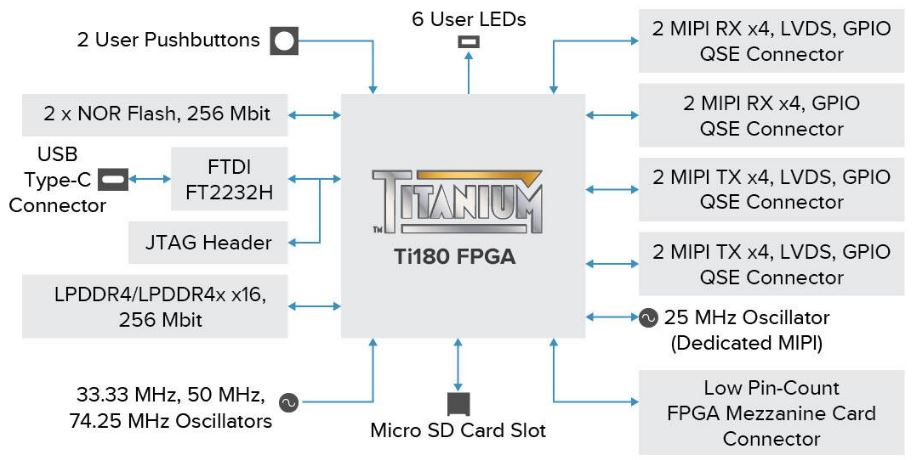

特長

• • ●Ti180M FPGA、484ボールFineLine BGAパッケージ、強化LPDDR4コントローラブロックに対応
    ●256MbitLPDDRxメモリ、x16ビット、1.0GHz
    ●256Mb SPI NORフラッシュメモリ ×2個
    ●4つのMIPI、LVDS、GPIO高速コネクタを備え、キットに含まれるドーターカードやユーザーのカスタムドーターカード(Ti180のMIPI DPHY、2.5G対応強化ブロックなど)を接続可能
    ●Micro-SDカードスロット
    ●FPGAメザニンカード、他のFMCカードを接続するためのLPCコネクタ (ピン数少)
    ●Efinityソフトウェアを使用してフラッシュまたはTi180 FPGAをプログラミングするためのUSB Type-Cコネクタ
    ●RGB LED ×6個
    ●ユーザー押ボタンスイッチ ×2個
    ●33.PLL入力用33MHz、50MHz、74.25MHz発振器

    応用
    • • ●高解像度、高速フレームレート、高色彩のビジョン製品
        ●マシンビジョン
        ●ドローン
        ●ロボット
        ●監視機器
        ●広視野ビジョンシステム
        ●IoT機器
        ●サーマルカメラ
        ●存在検出
        ●画像処理
        ●RISCV/アクセラレーションエッジ演算ノード
