Digi-Key社【アプリケーションラボ】技術解説記事のご紹介「アクチュエータの駆動と閉ループ制御に電流DACを使う理由とその方法」

　「アプリケーションラボ」は、Digi-Key社のご協力をいただいて、Digi-Key社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。

　今回は、アナログデバイセズ社の電流出力型D/Aコンバータについて詳しく解説した記事をご紹介します。

　D/Aコンバータは、マイコンなどから送られるデジタルデータをアナログ値に変換するデバイスです。モータやソレノイドの駆動、LEDの点灯、スピーカのドライブなどに使用されます。一般的なD/Aコンバータは、扱いやすい電圧出力になっていますが、低インピーダンス負荷や誘導負荷、無効負荷などを制御するには、数十～数百mAの正確で安定した電流を供給できる電流出力型D/Aコンバータが有利です。

　【アプリケーションラボ】の解説記事では、アナログデバイセズ社のマルチチャンネル/マルチレンジの電流出力型DACであるAD5770RとLTC2662の特長と使い方を詳しく解説しています。マルチチャンネル/マルチレンジのDACは、出力を足し合わせて、より大きな電流を作り出せることと、各チャンネルの分解能をアプリケーションに合わせて最適にマッチングできるという利点があります。

　AD5770Rは、6チャンネル、14ビット分解能、低ノイズ、プログラマブル電流出力のD/Aコンバータです。1.25Vの電圧リファレンス、リファレンス電流生成用の2.5kΩ高精度抵抗、ダイ温度と出力モニタリング機能、フォールトアラーム、リセット機能などが組み込まれています。また、14ビット分解能の電流源DACチャンネルを5つ、14ビット分解能の電流源とシンクDACチャンネルを1つ備えています。チャンネル0は、最大60mAの電流をシンクし最大300mAの電流を供給するように設定できます。チャンネル1～チャンネル5の出力電流範囲は、レジスタによって複数の設定が可能です。それぞれのDACは0.8V～AVDD－0.4Vの広い電源レールで動作し、電力効率と熱消費電力を最適化することができます。AD5770Rは、2.9V～5.5VのAVDD電源で動作します。

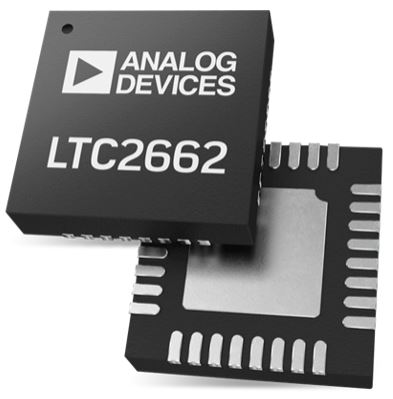

　LTC2662は、5チャネル、16/12ビットの電流出力型D/Aコンバータです。200mA/1Vのドロップアウト電圧を保証する5つのコンプライアンス電流出力を提供します。最大32Vの負荷電圧をサポートし、チャネルごとにプログラム可能な8つの電流範囲があり、フルスケール出力は最大300mAです。チャンネルを並列化すると最大1.5Aの出力が可能です。すべての出力に専用の電源ピンが用意され、それぞれを2.85V～33Vで動作させることができます。LTC2662には高精度の1.25Vリファレンスが内蔵されており、オプションで外部リファレンスを使用できます。

　ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。

6チャンネル電流出力型D/AコンバータAD5770R 【AD5770RBCBZ-RL7】　4,190円
5チャンネル電流出力型D/AコンバータLTC2662 【LTC2662CUH-16#PBF】　3,865円
