ブレッドボードでの実験が簡単にできるピッチ変換基板 モータードライバーIC DIP化基板「DIP-TB67H450FNG」好評発売中！

　昨年10月10日発行の本メールマガジンで、東芝デバイス＆ストレージ社製のブラシ付きDCモータ用のドライバIC「TB67H450FNG」をご紹介しましたが、マルツエレックではこのデバイスを2.54mmピッチのシングルインラインに変換するDIP化基板を開発しました。

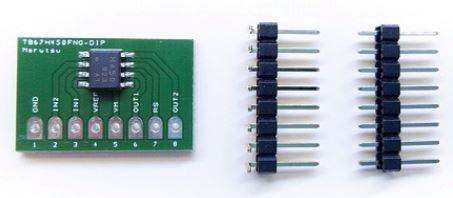

　このピッチ変換基板を使用する際には、はんだ付けが必要で、ストレートとライトアングルの2種類のピンヘッダーが付属しています。

　ブラシ付きDCモータは電子工作にもよく使用されるので、従来はTA7291Pというデバイスが定番として使用されていましたが、現在は製造中止になっています。TB67H450FNGはその後継といえるデバイスです。ただし、TA7291Pはピン間隔が2.54mmのシングルインラインパッケージでしたが、TB67H450FNGは小型面実装HSOP8ピンパッケージになっているので、ブレッドボードなどでは使いにくく変換基板などが必要になります。

　TB67H450FNGは、動作電圧範囲が4.5V～44Vと広く電流駆動能力も3.5Aあるので、電池駆動のIoT機器から家電製品やOA機器などの大型製品にも使用できるようになっています。また、電源回路を工夫してスタンバイ電流を大幅に削減しており、省エネルギー化やモバイル機器のバッテリー駆動時間の向上を実現しています。

●TB67H450FNGの主な仕様
　・駆動モータ数(ブラシ付きモータ)：1個
　・正転/逆転/ブレーキ/STOP(OFF、スタンバイ)の4モードに対応
　・PWM定電流駆動、ダイレクトPWM駆動に対応
　・異常検出機能：過熱検出(TSD)、過電流検出(ISD)、低電圧検出(UVLO)
　・内部回路動作用のVCCレギュレータを内蔵
　・最大定格電圧：50V
　・最大定格電流：3.5A
　・動作電圧範囲：4.5V～44V
　・スタンバイモード時の消費電流：1μA(max)
　・出力オン抵抗(上部＋下部)：0.6Ω(typ)@VM＝24V、Ta＝25℃
　・パッケージ：HSOP8(4.9mm×6.0mm)　

モータードライバーIC DIP化基板(TB67H450FNG) 【DIP-TB67H450FNG】　390円
ブラシ付きDCモータドライバーIC 【TB67H450FNG(O.EL)】　180円
