ACアダプターとLi-Po/リチウムイオン電池のどちらも使える「充電機能付き出力48V電源回路基板」好評発売中！

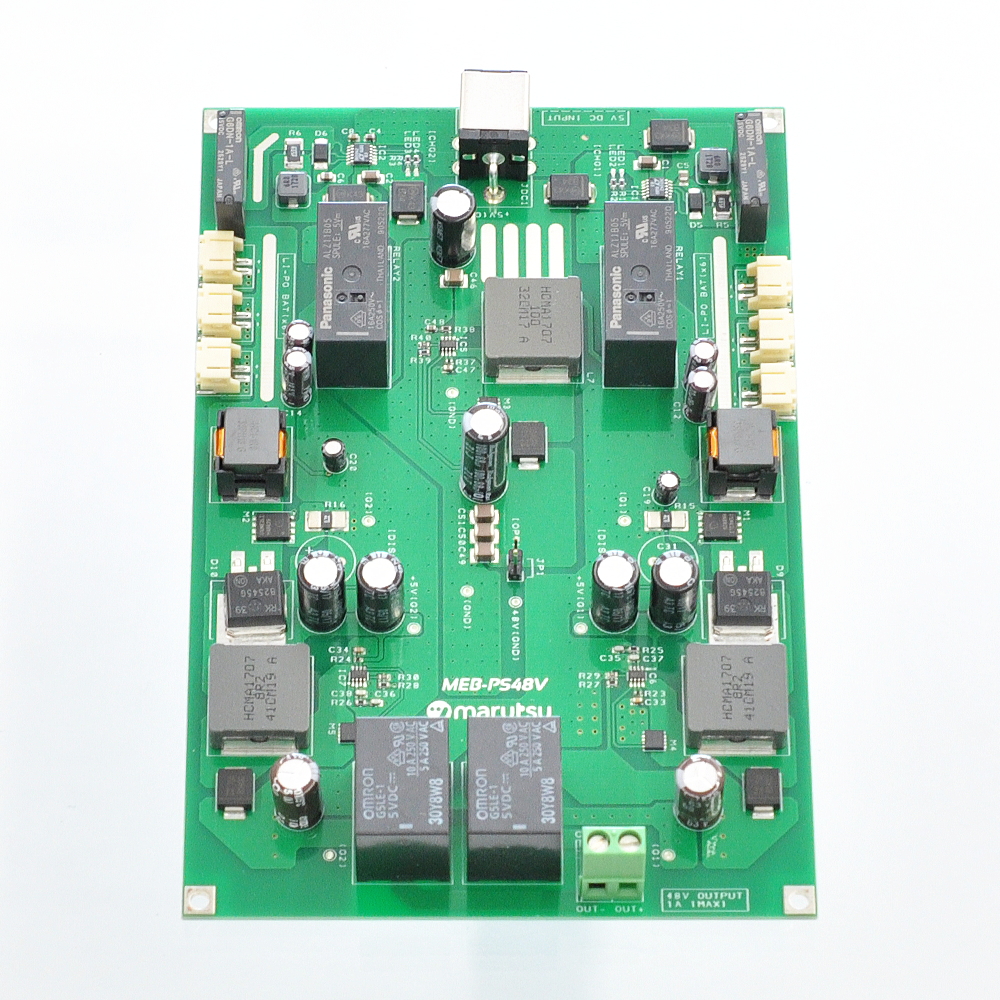

　マルツエレックでは、通信機器や車載電源、PoE用電源、ビルの監視カメラの電源などで使用できる48V出力の「充電機能付き出力48V電源回路基板」を開発しました。最大出力電流は1Aで、基板サイズは縦105mm×横160mmです。入力は、5VのACアダプター(センタープラス、外形5.5mm、内径2.5mm)を使用します。24Vへの昇圧回路を2回路使用して48Vを実現しています。

　本基板は、AC電源がない環境でも使用できるように、Li-Po電池(1セル)やリチウムイオン電池(1セル)を12個接続して使用することができます。アナログデバイセズ社のLT3650EMSE-4.2を採用した充電回路を搭載しているので、充電しながら48Vを出力することができます。ジャンパーピンJP1がオープンのときは充電のみを行い、ショートさせると充電しながら48Vを出力します。ACアダプターを外すとリレーが働いて、自動的に電池からの入力に切り替わります。





充電機能付き出力48V電源回路基板 【MEB-PS48V】　25,500円
