SRQ Flip FlopとHYSTERESIS COMPARATORの等価回路モデル【SPICEシミュレーション連載講座】

マルツのSPICE回路シミュレーション講座。今回は、PWM ICのデバイスモデリングに関して、

SRQ Flip Flopの等価回路モデルと、HYSTERESIS  COMPARATORの等価回路モデルをご紹介します。

どちらもLTspiceで回路シミュレーションを試せるデバイスモデルと、評価用回路のサンプルデータを公開しています。

サンプルデータのダウンロードは下記URLからお願いいたします。

---

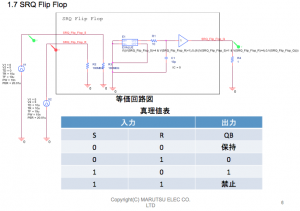

SRQ Flip Flopの等価回路モデルと評価用シミュレーション・データ

http://www.marutsu.co.jp/contents/shop/marutsu/download/160607/RSQ_Flip_Flop.zip



▽SRQ Flip Flopの等価回路モデル ネットリスト

———————————

*$

* PART NUMBER: SRQ FLIP-FLOP

* COMPONENTS: SRQ FLIP-FLOP

* MANUFACTURER: Bee Technologies

* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014

.SUBCKT SRQ_FLIP_FLOP SRQ_Flip_Flop_SSRQ_Flip_Flop_RSRQ_Flip_Flop_Q

C_C1         0 N02932  10p IC=0

E_GAIN1         SRQ_FLIP_FLOP_Q 0 VALUE {1 * V(N02932)}

R_R1         N02868 N02932  10

R_R2         0 SRQ_Flip_Flop_R  100MEG

R_R3         0 SRQ_Flip_Flop_S  100MEG

E_E1         N02868 0 VALUE { if((V(SRQ_Flip_Flop_S)>4 &

+  V(SRQ_Flip_Flop_R)<1),5,(if((V(SRQ_Flip_Flop_S)<1 &

+  V(SRQ_Flip_Flop_R)>4),0,V(SRQ_Flip_Flop_Q)))) }

.ENDS SRQ_FLIP_FLOP

*$

———————————



---

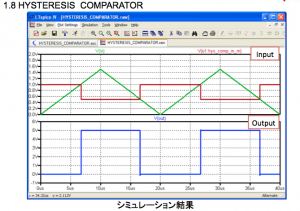

HYSTERESIS  COMPARATORの等価回路モデルと評価用シミュレーション・データ

http://www.marutsu.co.jp/contents/shop/marutsu/download/160607/HYSTERESIS_COMPARATOR.zip



▽HYSTERESIS  COMPARATOR の等価回路 ネットリスト

———————————

*$

* PART NUMBER: HYSTERESIS COMPARATOR

* COMPONENTS: HYSTERESIS COMPARATOR

* MANUFACTURER: Bee Technologies

* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014

.SUBCKT HYSTERESIS_COMPARATOR HYS_COMP_IN_P HYS_COMP_OUT

E_E1         N02564 0 VALUE {

+  if(v(HYS_COMP_IN_P)>(V(HYS_COMP_IN_M)+0.01),5,0)

+  }

E_E2         HYS_COMP_IN_M 0 VALUE {

+  if(V(HYS_COMP_OUT)>4,{LV},{HV}) }

R_R1         N02564 HYS_COMP_OUT  10

R_R2         0 HYS_COMP_IN_M  100MEG

R_R3         0 HYS_COMP_IN_P  100MEG

C_C1         0 HYS_COMP_OUT  10p IC=0

.PARAM  lv=0.5 hv=1 vref=5

.ENDS HYSTERESIS_COMPARATOR

*$

———————————

---
