本連載では，マルツオンラインの「プロトファクトリー」や，動画を使いながら，誰でもプリント基板が設計・発注できるようにさまざま情報や開発テクニックを紹介しています．
今回は， 前回までで，基板設計が完了しました．あとは設計したデータを，基板工場が受け入れ可能なデータ形式「ガーバ・データ」へ変換し，基板工場へ提出すれば，設計した基板を製造してもらうことができます．
マルツオンランのプロトファクトリー機能を利用すると，ガーバ・データがなくても，基板の層数や数量などの情報だけで，価格を知ることもできます．
KiCadなどのプリント基板CADから，レイヤ層(表面銅はく，裏面シルク，裏面レジストなど）ごとのガーバ・データを生成します．またガーバ・データには基板の穴情報が含まれませんので，ドリル・データも出力します．ガーバ・データとドリル・データは，決まった拡張子で出力しておきます．KiCadでは，ガーバ・データ出力時に「Protelの拡張子を使用」のチェックをしておくだけで良いです．

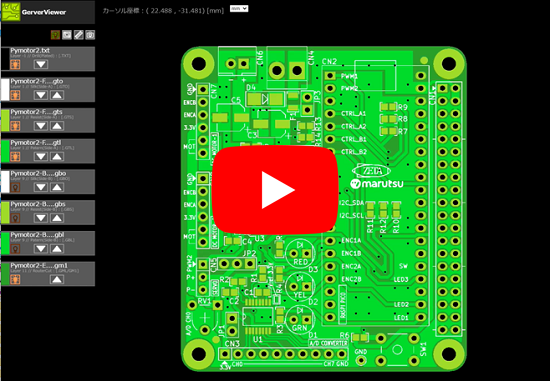

見積もりを完了させ，金額を確定したら，ガーバ・データを登録します．データを登録すると，オンライン上のガーバ・ビューアでチェックすることもできます．あとは電子部品の購入と同様に注文手続きを行うだけで，自分の基板が届きます．
▽第１～１０回の動画はこちら
https://www.youtube.com/channel/UCZDyLSag48Yp0j3Do2zy6nQ/featured
▽基板設計
https://www.marutsu.co.jp/pc/static/protofactory/substrate_design/index
▽基板製造
https://www.marutsu.co.jp/pc/static/protofactory/substrate_manufacture/index
▽自動見積ページで発注
https://www.marutsu.co.jp/BoardDesignService.jsp
|
