LV2.0 Premiumの製作 【LV2-KIT-PREMIUM】 2.各種基板の取り付け、配線、動作確認など
LV2.0 Premiumの製作 2.各種基板の取り付け、配線、動作確認など
Premium製作の続きです。 → LV2.0 Premiumの製作1へ戻る。
6.組み立て-2 電源基板、アンプ基板、USB-DAC、プリアンプ、ヘッドホンアンプ
①AC/DC電源基板の取り付け
AC/DC電源基板を取り付けます。先にトランスの2次コネクターを接続しておいたほうが取り付けやすいです。
②アンプ基板の取り付け
スピーカーのワイヤーW12,W13も取り付けます。
写真のアンプはコイルがオリジナルと違っています。
・LV-2.0 シリーズ音質改善 その3

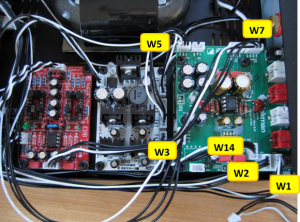

③USB-DAC基板の取り付け
オスネジのスペーサーの上に置くだけです。ここに20mmのスペーサーを取り付けます。

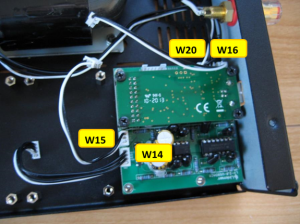

同時にワイヤーも接続しておきましょう。上にプリアンプ基板を載せると、コネクターが差しづらくなってしまいます。
W16 5V電源 DC/DC電源基板へ接続
W20 DACコントロール システムマイコン基板へ接続
W15 ±12V電源 DC/DC電源基板へ接続
W14 オーディオ出力 プリアンプ基板へ接続
④DC/DC電源基板の取り付け

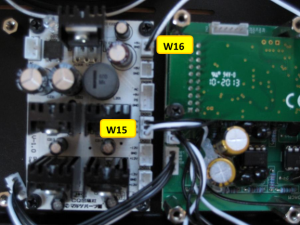

DC/DC基板を取り付けます。USB-DACからのワイヤーW15,W16も取り付けます。

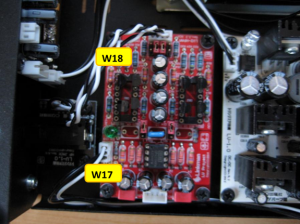

⑤ヘッドホンアンプ基板の取り付け
ヘッドホン基板を取り付けます。ワイヤーも2か所取り付けましょう。
W18 ヘッドホン出力 ヘッドホンジャックへ接続
W17 ±12V電源 DC/DC電源基板へ接続
※ヘッドホン基板を後で追加する場合は、W18,W17は必要ありません。

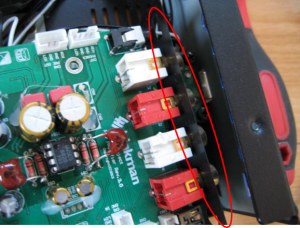

⑥プリアンプ基板の取り付け

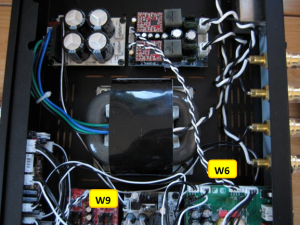

⑦その他の配線
W6 プリアウト出力 アンプ入力へ接続
W9 AC電源 AC/DC電源基板 - DC/DC電源基板間接続

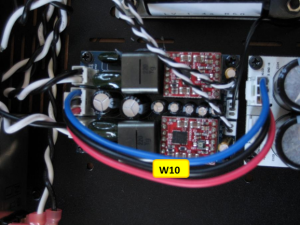

W10 アンプ電源 AC/DC電源基板 - パワーアンプ基板間接続

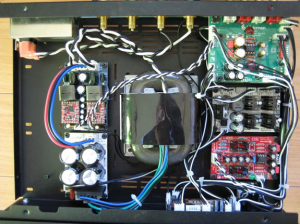

ここまでの作業が完了したら、フット(足)を4か所取り付けてください。
7.動作確認
①配線を確認してリアパネルの電源スイッチを入れましょう。
ヘッドホンアンプは、以下の手順に従って、電圧確認を行ってください。
・ヘッドホンアンプキット LV2-HPAM-KIT 作成方法

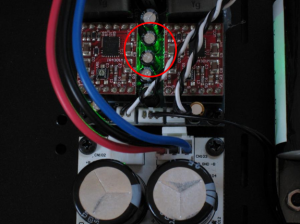

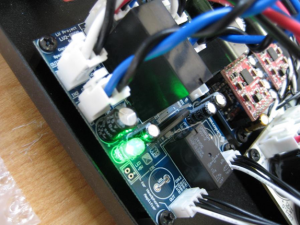

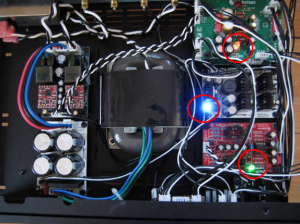

正常に接続されて動作している場合は、写真のようにプリアンプ、DC/DC電源、ヘッドホンアンプに搭載されているLEDが点灯します。
②リモコンで電源をオンにします。

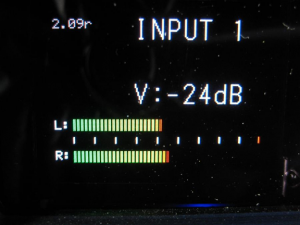

③スピーカーを接続して、INPUT1から信号を入力、リモコンでINPUT1に切り替えてボリュームを上げると音が出ます。

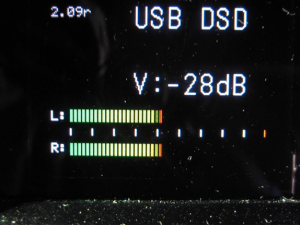

音に合わせてレベルメーターも振れます。

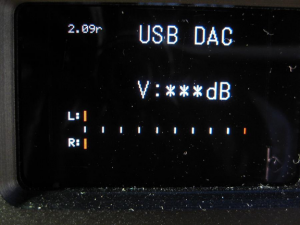

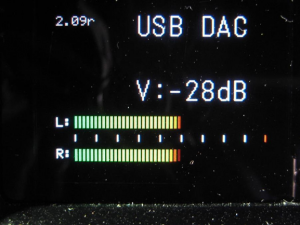

④USB-DACの確認をします。 PCと接続して再生します。
PCの設定などはこちらを参照してください。
あとは、スピーカーと同様にヘッドホンも確認しましょう。

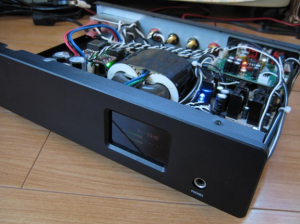

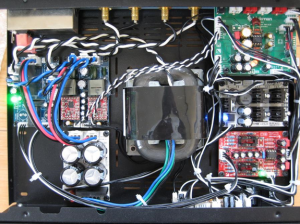

以上で動作確認ができました。ワイヤーを整形して、トップカバーを閉めれば完成です。
8.プロテクションキットの取り付け
LV2.0は、優れたアンプキットですが、スピーカーやヘッドホンの保護回路が組み込まれていません。
スピーカー端子のショートによる電流検出プロテクションや、アンプICの温度プロテクションはアンプ自体に内蔵されていますが、電源オンオフ時のノイズや、アンプが故障したときなどのプロテクションがありません。
大切なスピーカーを保護するためにも、このプロテクション回路を追加する事をお勧めします。
プロテクションキットの作成、取り付け方法は、こちらを参照してください。
・Linkman製 プロテクションキット【LV2-SPPM-KIT】 作成方法

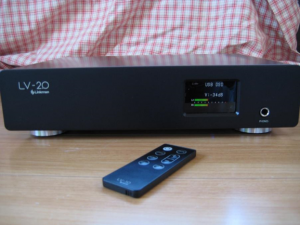

以上、premiumの製作方法についてご紹介しました。
ハイレゾ再生をお楽しみください。

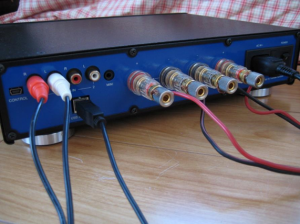

スピーカーの接続には、バナナプラグを使用しています。
