電子負荷回路基板の製作【LP06：電源回路編】

お客様に必要な電源回路を最適な回路方式よりご提案致します。
二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。

電子負荷回路基板の製作

電子負荷条件に応じたカスタム仕様要件に対し、最適化設計も含め、回路設計を行い、基板設計も含め高性能を実現します。

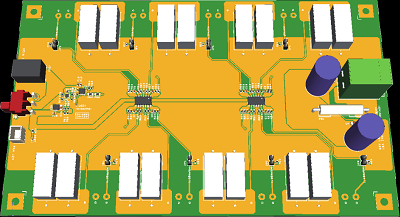

	S60V10Aの電子負荷条件のレイアウトの事例

お客様の電子負荷の仕様要件を実現する為の回路設計、基板設計を実施致します。大電流の場合、スイッチングデバイスのDC ファンの空冷を考慮し、必要であれば、ヒートシンクの設計・製造を行い、安定した機能を実現させます。

　特徴　
・安全性を考慮した回路設計を実施します。
・大電流を考慮した基板設計のレイアウトを検討し、機能を実現させます。
・スイッチング素子のヒートシンクを必要に応じて、設計・製造します。
・スイッチング素子の発熱状況に応じて、DC ファンの空冷を検討致します。
・筐体設計・製造も行います。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
