回生電力によるDCモータ駆動回路の製作

発電モーターの回生電力を電源とするDC モータ制御駆動回路を製作 しました。回生電力は、EDLC( 電気二重層キャパシタ) に蓄電され、 供給電力の不足分は、CR2032 の一次電池から供給されます。

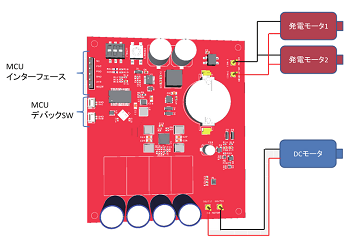

温度制御回路基板

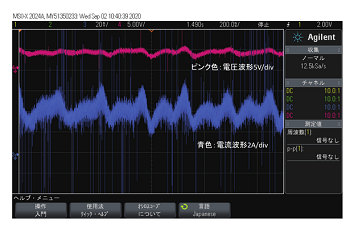

発電モータ2並列の入力電圧及び電流波形図


 特徴
・発電モータは並列で複数個使い、回生電力として電源供給出来ます。
・回生電力は、最大4 個までEDLC( 電気二重層キャパシタ) に蓄電出来ます。
・DC モータ駆動は、MCU でPWM 制御され、動作出来ます。
・メンテナンスフリーを想定したシステムです。
・MCU のプログラムの更新をしやすくする為のインターフェースを採用しています。
