LP12:マルツエレックの回路設計の導入事例【センシング回路編】

お客様に必要なセンシング回路を最適なセンシングデバイスも含めてご提案致します。環境センサーから位置測定、工業に必要なトルクセンシング、圧力センシングまでご提供致します。汎用モジュールと連携した小型の回路基板にもご対応致します。
ブリッジ回路入力増幅回路の製作

熱電対ブリッジ回路入力から、必要な電圧レベルまで出力します。 最適な差動増幅回路を実現するキーデバイス選定も含め、ゼロ点 調整回路も付加し、小型回路基板で実現させています。

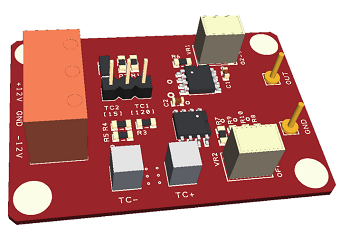

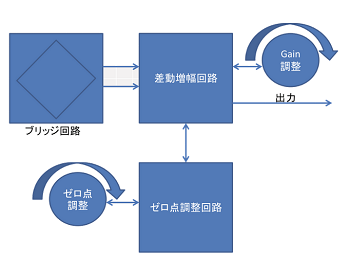

 回路ブロック図 回路基板


 特徴
・熱電対の種類に応じて、ブリッジ回路の構成を選択できます。
・差動増幅回路は正負電源を採用し、キーデバイス選定も含め、デザインします。
・アナログ回路の確度向上の為、試作前にSPICE シミュレーション検証致します。
・ニーズに応じて、運用しやすいコネクタを選定致します。
・Gain 調整及びゼロ点調整機能にて、応用範囲の広い回路を実現しています。

■ pdfファイルはこちらからダウンロードしてください。
