トルクセンシング回路の製作

同期検波回路と差動増幅回路で構成された回路基板です。任意に増幅度は調整可能でMCU にデータを受け渡します。回路基板の形状は、お客様の仕様に合わせ、高密度実装基板を実現します。

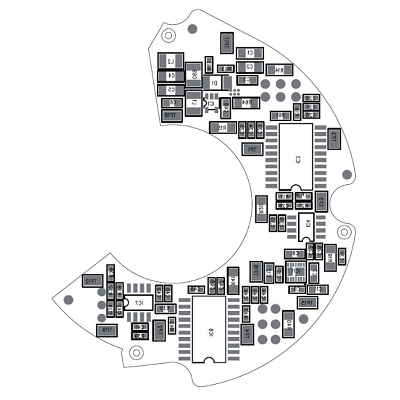

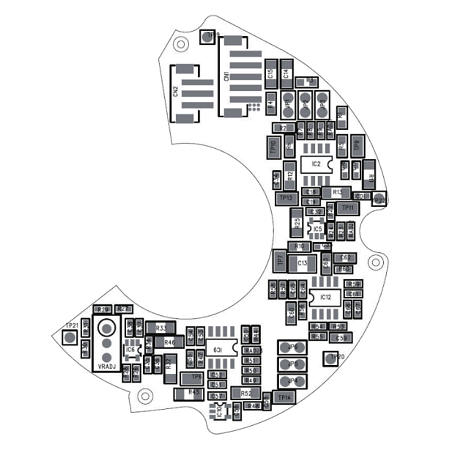

回路基板（表面）	回路基板（裏面）
回路基板( 裏面) は、TOP View になります。

　特徴　
・同期検波回路は、信号源も含めSPICE で検証しました。
・差動増幅回路は、増幅度も含めSPICE で検証しました。
・トルクセンサーの取付場所に考慮した高密度実装基板を実現します。
・回路基板の部品配置は、基板の外形寸法図(DXF) から行います。
・基板設置の部品干渉検証が必要な場合、3D で部品配置のイメージを作成します。
