LVモジュール組み合わせ 6.パワーアンプ (2)組み立て、動作確認
6.パワーアンプの製作
~LVモジュール組み合わせ パワーアンプを作る
(2)組み立て、動作確認
6.組み立て

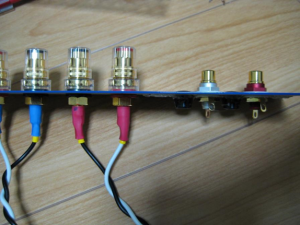

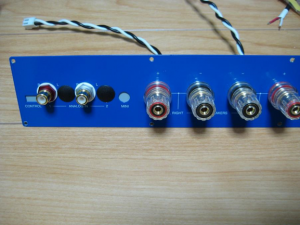

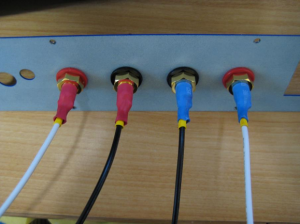

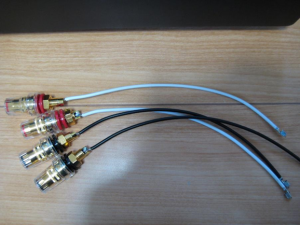

①リアパネルを組み立てます。
②パワーアンプの動作設定
このパワーアンプモジュールは、オンオフをコントロールする仕様ですので、常にオンさせるようにします。

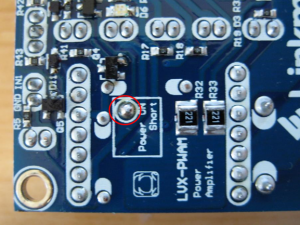

写真中赤丸で囲った部分をハンダでショートすれば、常にパワーオンします。
パワーアンプに手を加えたくない場合は、3ピンのワイヤーを準備してSD端子に電圧をかければ動作させることが可能です。
パワーアンプ基板 | CN5 | DC/DC電源基板 | CN203 |
---|---|---|---|
3 | OPEN | 3 | OPEN |
2 | SD | 1 | +12V |
1 | GND | 2 | GND |
③入出力のハンダ付け

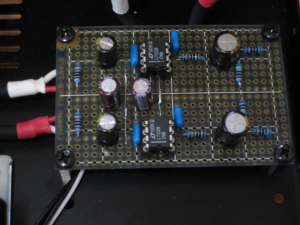

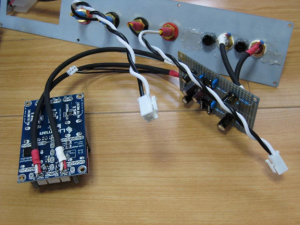

入力バッファーと入力ジャック、パワーアンプをシールド線で接続しハンダ付けします。
④配線
シールド線以外の全配線は以下の通りです。
ワイヤー番号 | 名称 | 接続先1 | 接続先2 | ピン数 | 長さ |
---|---|---|---|---|---|
W1 | ±12V電源 | DC/DC電源基板 CN202 | 入力バッファー ハンダ付け | 3 | 200mm |
W2 | AC電源 | AC/DC電源基板 CN104 | DC/DC電源基板 CN201 | 3 | 200mm |
W3 | LED1 | LED1 ハンダ付け | DC/DC電源基板 CN207 | 2 | 200mm |
W4 | LED2 | LED2 ハンダ付け | DC/DC電源基板 CN206 | 2 | 200mm |
W5 | ±B電源1 | AC/DC電源基板 CN103 | パワーアンプ基板 CN6 | 3 | 太い線 |
W6 | ±B電源2 | AC/DC電源基板 CN102 | プロテクション基板 CN7 | 3 | 太い線 |
W7 | スピーカーL | スピーカーターミナルハンダ付け | プロテクション基板 CN4 | 2 | 太い線 |
W8 | スピーカーR | スピーカーターミナルハンダ付け | プロテクション基板 CN3 | 2 | 太い線 |
W9 | プトテクションL | パワーアンプ基板 CN3 | プロテクション基板 CN2 | 2 | 太い線 |
W10 | プロテクションR | パワーアンプ基板 CN4 | プロテクション基板 CN1 | 2 | 太い線 |
W11 ※1 | ACOFF検出 | DC/DC電源基板 ハンダ付け | プロテクション基板 CN5 | 5 | 200mm |
W12 ※2 | アンプコントロール | DC/DC電源基板 CN203 | パワーアンプ基板 CN5 | 3 | 200mm |
※1 ポップノイズ対策用 この後説明します。
※2 アンプ基板で対応した場合は必要ありません。
※電源のヒューズは、パワーアンプで電流が多く流れるため、3Aのものを使用してください。
7.動作確認

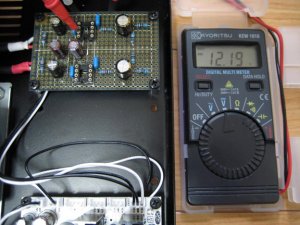

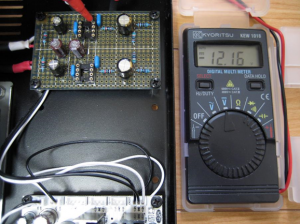

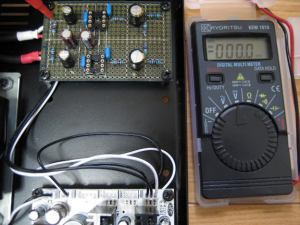

それでは、この状態で電源を投入してみましょう。(オペアンプはまだ取付けません。)

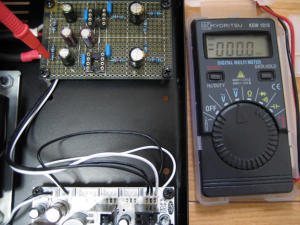

確認が済んだら、オペアンプを挿入します。(電源を切って12Vが十分下がるのを確認してから行ってください。)
8.ポップノイズ対策
これで、完成と思って動作させたところ、電源オフ時に盛大なポップノイズが発生しました。
これは、入力バッファーの電源が切れる時に発生しているようです。

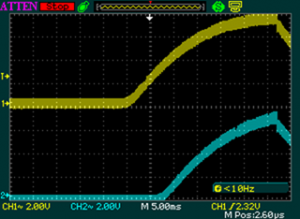

オシロスコープでスピーカー端子を測定したところ、電源オフ時にこのように大きな波形が発生しています。
そこで、プロテクション回路に搭載されているAC検出プロテクションを使用する事にしました。

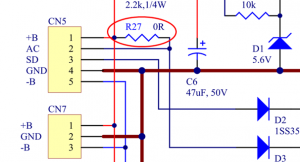

このプロテクション基板に搭載されているICはACOFFの検出回路もついているのですが、現状は、右の回路図のように+B電源で動作させています。

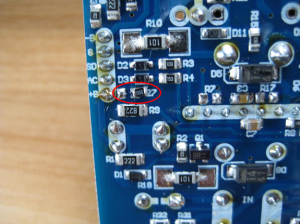

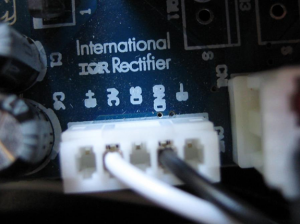

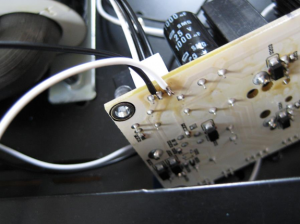

従って、写真のようにR27をはずして、+Bでの動作を禁止にします。
これにより、電源スイッチを切ったと同時にリレーがオフしてポップノイズは出なくなりました。

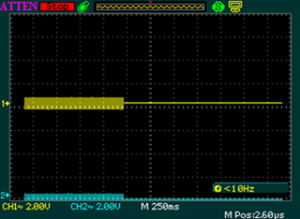

リレーが動作して出力が無くなった状態です。
9.測定

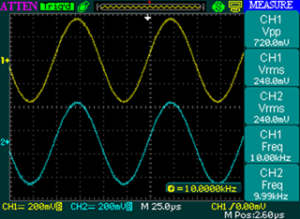

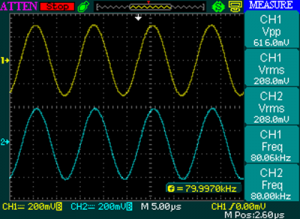

まずは、入力バッファーの特性から確認します。

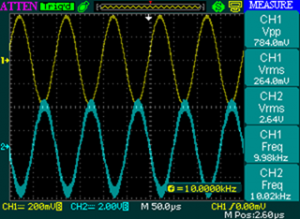

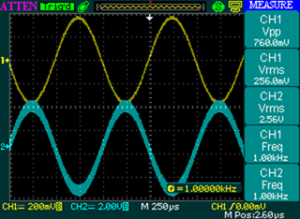

次にアンプの出力です。8Ωのダミー抵抗で測定しました。

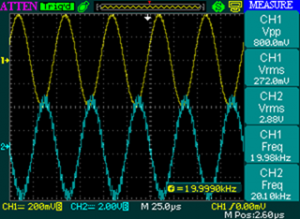

1KHz ちょうど10倍(20dB)のゲインがあることがわかります。デジタルアンプなので、フィルターをかけないと、500KHz程度のスイッチング周波数が波形に載っているので太く見えますが正常な状態です。

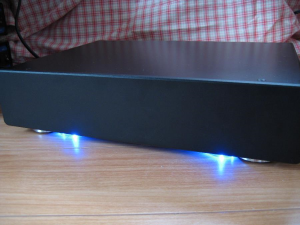

以上、パワーアンプの製作についてご紹介しました。プリアンプと組み合わせて、ハイレゾや、アナログプレーヤーの音をお楽しみください。

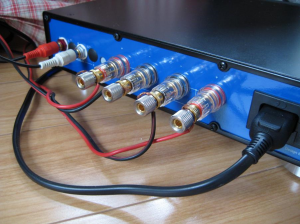

スピーカーの接続には、バナナプラグを使用しています。
