生産中止品のリメイク電源回路基板の製作

25 年前に設計製造された工場設備で運用されていた電源回路基板が製造メーカーの生産中止で入手困難になり、電源回路の仕様をそのままで、現在の技術にて、配線位置も含め忠実にリメイクしました。

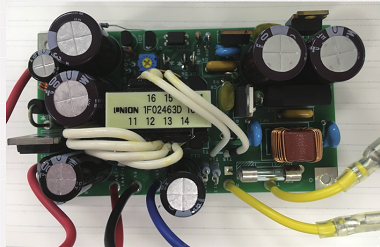

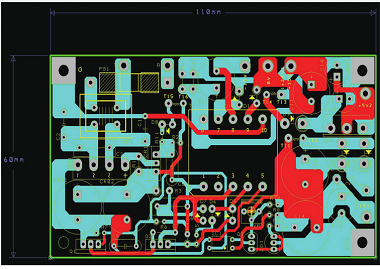

電源基板レイアウト図	忠実に再現し、リメイクされた電源回路基板

　特徴　

・電気的仕様及びハーネス配線位置も含め忠実に再現しました。
・必要なトランス、巻き線コイル、空芯コイルについて新規設計及び製造しました。
・25 年前の電源回路機能に加え、電源保護回路等の新規機能を追加しました。
・電源効率も75％から90% まで向上させ、消費電力削減に貢献致しました。
・試作製造だけではなく、全国の工場への入れ替え及び保守基板として量産化しました。
