変動電圧源からIoT機器の電源回路を製作

回転している物体からワイヤレス給電により電力が供給されます。その電源電圧は変動しており、一旦EDLC に蓄電されます。昇降圧電源回路により、IoT 回路(センシング＋送信無線)基板へ5[V]の電圧を供給する回路を製作しました。

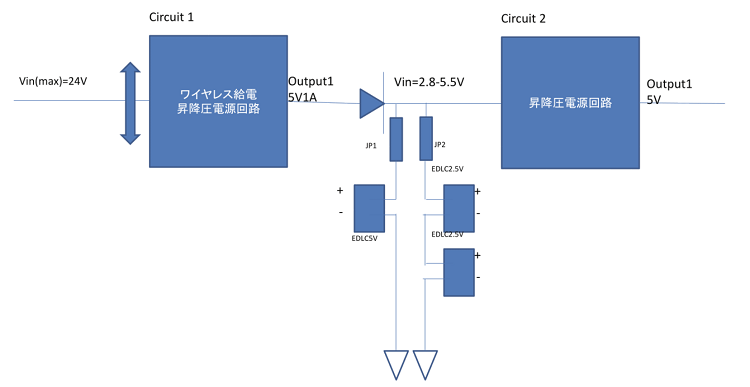

回路ブロック図

　特徴　

・周期的に回転している電圧源(0-24[V]) からワイヤレス給電にて電力伝送を受信する。
・EDLC の充電に必要な充電電流1[A] をEDLC に供給する。
・EDLC は、５V 系、2.5V 系2 直列を選択可能。
・EDLC の種類により、昇降圧回路にて、5[V] を出力する。
・環境発電により、必要なカスタムIoT 電源をご提供致します。
