LP36：実験室用マルチ電源回路基板の製作【電源回路】

お客様に必要な電源回路を最適な回路方式よりご提案致します。二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。

実験室用マルチ電源回路基板の製作

実験室用マルチ電源回路基板の製作です。お客様が回路実験でよく使用される6 系列の電源回路にて出力出来ます。入力は、DC5[V]です。任意の出力をカスタムでご提供しています。

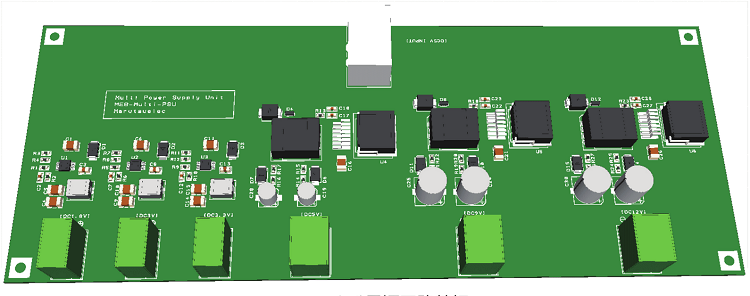

マルチ電源回路基板

　特徴　

・お客様が回路実験で良く使用する電源ラインをカスタムでご提供しています。
・回路実験室の場所を取らないように、小型化で設計致します。
・この事例では、出力電圧は、6 系統あります。1.8[V]、3[V]、3.3[V]、±5[V]、
　±9[V]、±12[V] を出力出来ます。入力電圧は、5[V] です。
・入力電圧、出力電圧をご指定下さい。カスタム電源をご提供致します。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
