LP37：インターフェース変更後のLCD回路基板の製作【制御回路】

お客様に必要な制御回路を最適なアルゴリズムも含めご提案致します。必要に応じて、アルゴリズムを考慮し、MCUの組み込みプログラミングもご提供致します。

インターフェース変更後のLCD回路基板の製作

装置フロントパネル部分のLCD表示やスイッチ類を、中継回路基板を追加して分散させることで、操作性の改善を図りました。　装置本体内のマイコン制御基板には手を加えずに実現しています。

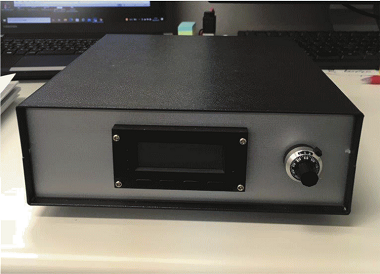

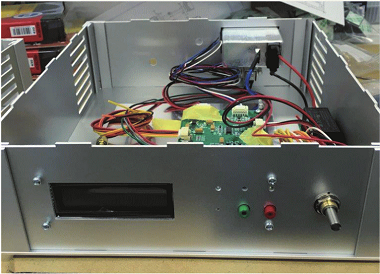

表示及びボタン付きLCD	表示LCD、ボタン、確認用LED

　特徴　

・本体MCU 制御回路基板を変更せずに表示の方法を変更しました。
・LCD に必要なインターフェース回路は、中継回路基板の追加で実現しました。
・制御用ボタンとMCU の連携とステータス用のLED を追加しました。
・仕様変更に伴い筐体設計及び筐体製造、組立を実施しました。
・制御ボタンをLED 色と同一にした際に、緑色ボタンが入手困難であり、塗装しました。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
