LP39：エナジーハーベスト電源回路基板の製作【電源回路】

お客様に必要な電源回路を最適な回路方式よりご提案致します。二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。

エナジーハーベスト電源回路基板の製作

太陽電池などのエナジーハーベスト(環境発電) を利用して得られる電力を電子機器に安定して電源供給するための回路基板です。必要な電力をEDLCで蓄電し、5[V]及び3.3[V]の出力電圧を供給します。

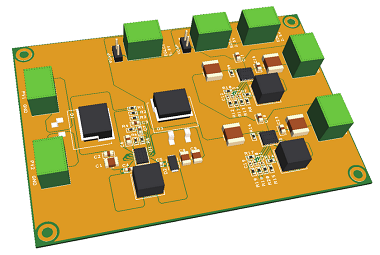

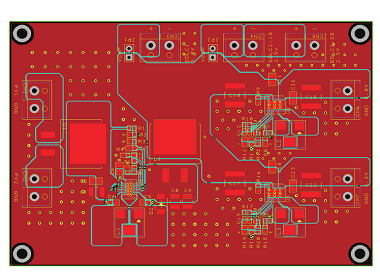

回路基板レイアウト図	回路基板

　特徴　

・太陽電池などの環境発電からの入力電圧を安定化して出力電圧を供給します。
・搭載デバイスは、LTC3114(同期整流式昇降圧DC/DC コンバータ) を採用しました。
・出力電圧は、5[V] 及び3.3[V] の2 系列を安定供給します。
・太陽電池等の環境発電デバイスの入力電圧範囲は3.6[V] ～ 18[V] です。
・電気二重層キャパシタ(EDLC) は、5V 系及び2.5V 系2 直列で蓄電可能です。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
