IGBTゲート信号発振回路基板の製作

IGBT ドライブ回路の信号源であるIGBT のゲートに入力する発振回路の回路基板を製作しました。トランジスタがON とOFF の際に、同時にONならないように、ON及びOFFパルスに遅延時間を考慮します。

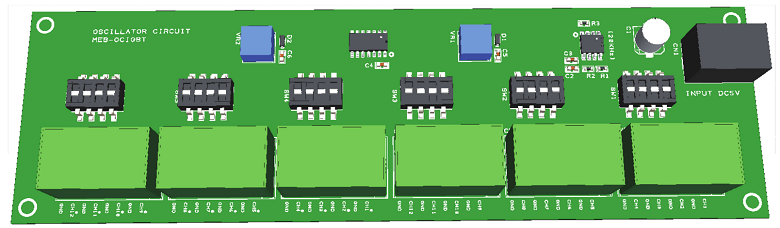

IGBTゲート信号発信回路基板

　特徴　

・IGBT ゲート信号発振回路は、タイマーIC を採用しました。
・信号は、スイッチング周波数は約20k[Hz] であり、Duty 比は、50％です。
・トランジスタがON とOFF のとき同時ON にならないように、ON パルスとOFFパルス
　に約0 ～2usec の遅延時間を基板上の可変抵抗で調整ことができます。
・デップスイッチを使用してCH1からCH24 までON/OFF できます。
