光検出器の増幅演算回路の製作

光検出器(Photodetector) を使用し、光電効果などを応用して、光を電気信号に変換し、電圧値を必要に応じて、増幅しています。4ch の入力信号源とREF 信号源にて演算を行い、出力しています。

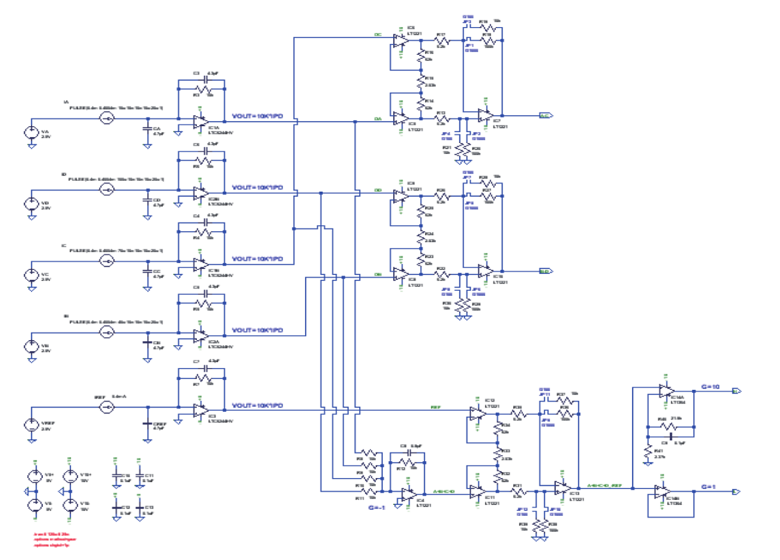

回路図

　特徴　

・基本回路構成は、オペアンプにて増幅及び加算・減算の演算処理を実施しています。
・回路設計以前にキーデバイスについては、SPICE にて周辺定数を最適化しています。
・光検出器の信号源は、上部から、A,B,C,D,REFとし、A-C,B-D,A+B+C+D 及び
　(A+B+C+D)-REF の演算を実施し、必要な増幅度で出力しています。
・デップスイッチを使用して回路定数に対して、条件分岐を実施しています。
